Nen Abend!
Ein Top-Kleber für sowas ist auch Pattex Stabilit Express. 2K-Kleber, der recht schnell härtet und ziemlich viel mit ziemlich viel, auch spaltfüllend, verklebt. Hält richtig übel, falls das mit anderem Kleber nicht klappen sollte...
Grüße
Daniel
Servus!
Mag solche Probleme nicht, die einige Ursachen haben können. Normalerweise "vergisst" der Automat erstmal die Münzwertigkeiten. Hab aber auch schon zwei gesehen, die nach dem Einschalten komplett nicht reagiert haben, auch mit Timekeeper-RAM als Ursache... Preislich wurde ja schon gut geschätzt, 20-25€ kosten die das Stück. Würde da auch nur Neuware (vom Händler) kaufen, nicht, dass Du einen ebenso leeren Baustein erhältst...
Testen kann man die Timekeeper RAM, ob die Batterie noch ok ist, allerdings mit Aufwand (elektronisch und programmiertechnisch) verbunden, lohnt sich daher eher nicht...
Viele Grüße
Daniel
Nen Abend! Oben die Lampe, welche die Segmente beleuchtet? Standard Glühlampe oder LED?
Viele Grüße
Daniel
Hallo liebe Gemeinde und frohe Ostern!
Ein Bekannter hat einen Löwen Turnier Dart FM (mit Cricket) ergattert. Leider hat er nicht die schönste Vergangenheit: stand wohl in einer Garage einer WG.
Einschalten fuktioniert, das war's aber auch schon mit den guten Nachrichten. Die 7-Segment-Displays der oberen Anzeige bleiben dunkel, die Lämpchen für Cricket leuchten jedoch. Ne 1-DM-Münze wird angenommen, Credits gezählt. Ein Spiel (bspw. 301) kann man auswählen, es startet auch. Beim Wurf / Drücken von Triple-Feldern (20,19,18 usw) hört man auch das liebevolle Belohnungsgeräusch. Nach drei Würfen war's dann aber auch, er macht nicht weiter. Unabhängig davon, wie viele Spieler ausgewählt wurden. Automatisch per Sensor oder manuelles weiterschalten macht keinen Unterschied, Nicht-werfen blinkt und er reagiert nicht mehr. Wird nun 1 DM eingeworfen, setzt der Automat das Spiel zurück und wartet wieder auf Auswahl eines Spiels...
Probleme also:
- LED-Punkteanzeigen ohne Funktion
- Spiel endet nach den ersten drei Würfen - Automat hängt
- Neustart mit Geldeinwurf
Folgendes wurde schon ausprobiert:
- Kabel zur oberen Anzeige hat Durchgang
- Betriebsspannungen (insbesondere 5V) sind vorhanden
- Timekeeper RAM getauscht
- US-Sensor deaktiviert
- Verzweiflungsbehandlung der Steckverbinder mit Kontaktspray
Leider hat bisher alles nicht weitergeholfen. Hat jemand noch eine zündende Idee, die mich auf den richtigen Weg bringen kann? Lohnt sich mal ein EPROM-Tausch? Was mich halt wundert ist die komplette Nichtfunktion aller Segmente und das Hängenbleiben... Helft mir, das Problem-Ei zu finden...
Viele Grüße und einen schönen Sonntag schon mal!
Daniel
Automat ist verkauft...
Mal dezent hochgeschoben, hoffe, es ist ok...
Hallo liebe Spieler,

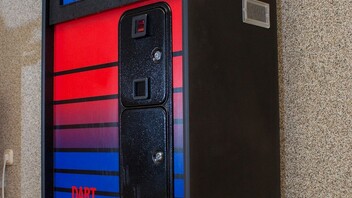

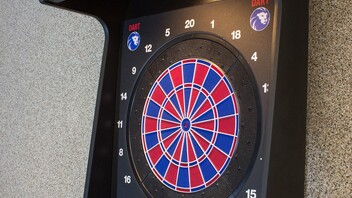

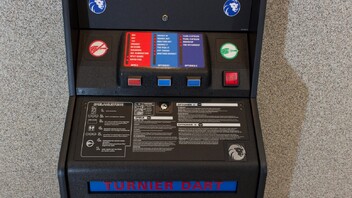

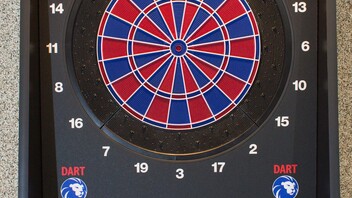

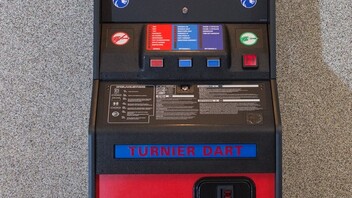

ich muss mich von meinem geliebten HB8 trennen. Das Teil stand die ganze Zeit in der Wohnung und wurde vor einiger Zeit von mir fast neu gekauft. Alles funktioniert, alle Lampen in Ordnung, Münzprüfer natürlich auf Euro. Das Teil soll ungefähr aus 2008 stammen laut Aussage eines Bekannten anhand der Seriennummer. Ehrlich: so ein Gerät findet man nicht alle Tage in diesem Zustand!
Einziges Manko: Frau hat mitgespielt und ist noch nicht, wie sagt man es nett, ähh, zielsicher. Einige Darts haben dann mit der Spitze die Targettür erwischt, hier gibt es also ein paar kleine Macken. Ansonsten: aus Nichtraucherhaushalt!
Preislich kein Schnäppchen, war er damals auch nicht, aber jeden Euro wert. Als VB habe ich mir 1750€ vorgestellt. Bei Fragen oder Termin für Besichtigung / Probespiel gerne eine PN an mich, dann tauschen wir Telefonnummern aus und vereinbaren was...
Viele Grüße
Daniel
Hi,
versuche mal die Münzwertigkeiten neu zu programmieren (Anleitung).
Viele Grüße
Daniel
Hi,
wenn zum Auskoppeln Richtung Lautsprecher ein Kondensator verbaut ist, könnte der auch gealtert sein (würde die abnehmende Lautstärke erklären). Habe leider keine Platine / Schaltpläne vor mir. Aber mal so als Denkanstoss...
Viele Grüße
Daniel
Hi,
HB8 hat ja die Knopfzelle auf der Hauptplatine und nicht den Exoten-Timekeeper-RAM. Ein Austausch ist da ja ganz einfach (CR2032 meine ich mich zu erinnern...). Schaden kann es ja nicht. Vorher würde ich mal versuchen, die Münzwertigkeiten neu zu programmieren. Wenn es danach funktioniert und nach dem Ausschalten und kurzer Wartezeit nicht mehr, dann wird es die Batterie sein (Automat "vergisst" die Wertigkeit).
Viel Erfolg und gib mal bitte Rückmeldung...
Daniel
Hi Hinsel...
Hast Du es schon versucht oder brauchst Du noch Hilfe? Hatte irgendwo noch ein Bild, bei Bedarf würde ich es mal raussuchen...
Viele Grüße
Daniel
Hey und nen Abend,
nur mal eine Vermutung, ich habe die Schaltpläne gerade nicht vor mir liegen und nur noch vage im Kopf... Die Anzeige wird über Schieberegister gesteuert meine ich. Evtl. hakt es irgendwie mit der Frequenz, mit der die Daten durch die Register durchgegeben werden, dass das nicht mehr synchron ist. Evtl. liegt es doch am EPROM / CPU, vielleicht ist auch mit dem CPU-Quarz was / Platine verdreckt o.ä. Hast Du Schaltpläne zufällig?
Viele Grüße
Daniel
Hi,
wäre auch so meine erste Vermutung, gerade das mit den Punkten zwischen den Zahlen und das Nicht-zählen der Credits. Ist aber kein Hexenwerk, RAM tauschen dauert max. 5 min. Danach noch die Wertigkeiten der Münzen neu programmieren und es sollte wieder wie gewohnt laufen. Solltest Du noch einen Timekeeper brauchen, habe noch frische hier...
Viele Grüße
Daniel
http://www.medi-gmbh.com/images/Mainboar…Dart%20SM94.jpg
ich kann hier nicht erkennen wo die Batterie sitzt, evlt in der mitte links das große mit dem runden weissen Aufkleber "S"
Exakt, die drei größeren rechteckigen Bauteile mittig auf der Platine sind von links aus: (Timekeeper) RAM, EPROM, CPU. Den Timekeeper RAM erkennt man anhand der Bauhöhe, ist deutlich höher als die anderen Bauteile.
Viele Grüße
Daniel
Hi,
ja, das sind die RAMs, in denen die Batterie verbaut ist. Passend für (mindestens) SM92 und SM94, bei letzterem habe ich so einen schon verbaut...
Einzelne Batterie zum Speichererhalt hat HB8 (vielleicht auch andere, das weiß ich nicht genau), da sitzt die Lithium-Knopfzelle (CR2032) in einem Halter auf dem CPU-Board...
Viele Grüße
Daniel
Ich weiß zwar nicht genau, welchen Automaten Du hast, aber bei unserem SM94 ist's so:
Aaalso... Test-Schalter ist schon mal ein guter Start. Dann mit 2 x "League", im Display sollte dann "prg" stehen, dann den Code (Standard: 0000 -> 4 mal Bull), sollte dann entsprechend mit Ton quittiert werden. Dann den Rest (hab gerade keine Anleitung zur Hand).
Viele Grüße
Daniel
Hi und moin,
könnte sein, dass die Credits für die Spiele / die Kanäle des Münzprüfers neu programmiert werden müssen. Hatte ich auch letztens, diverse Probleme waren danach erledigt (danke an User Mitleser... ). Steht in der Anleitung beschrieben. Falls es Probleme gibt - einfach melden!
Viele Grüße
Daniel
Hallo werte Dartfreunde,
ich habe noch ein paar Ersatzteile (alle ganz neu und frisch... ) für Löwen-Dartautomaten (SM94 um genauer zu sein, vielleicht passen Lampen ja auch woanders...) rumliegen. Vielleicht hat ja jemand Bedarf:
Lampen:
Bei den werfen / nicht werfen / Löwen-Logo-Lampen gibt es zwei, einmal mit Bajonettsockel und die Glassockellampen, bitte prüfen!
Mikroschalter für Tasten
Timekeeper-RAM
Bei Interesse einfach melden!
Viele Grüße
Daniel
