oder der Converter-IC der den Bereich abdeckt.
In dem Fall hol dir einen Elektroniker. Der kann mit der Matrixbeschreibung schaun welche Leiterbahn das ist und diese verfolgen zu welchemIC das geht. Und den evtl tauschen. Diese IC sind sehr günstig so ca 1-5 EUR + Zeit zum einbau.
in der Anleitung bei dart1 kann man auf den Schaltplänen nichts lesen - zu schlecht gescannt...
-ne Chance besteht dafür....
Anleitung findest du hier:
http://www.darts1.de/ausruestung/dart-automaten.php
Ersatzteile finden sich bei EBAY oder bei diversen Händlern im Internet. Sollte per Google suche kein Problem sein.
Dokumantation Löwen Turnier Dart 2000
VORSICHT NUR FÜR GEÜBTE PC EXPERTEN!
Eine Beschreibung gibt es hier:
http://www.darts1.de/dartautomat/lo…r-dart-2000.php
Info zum Netzteil:
Pin1: NC
Pin2: +5V DC
Pin3: +12V DC
Pin4: -12V DC
Pin5: DC COMMON (Ground)
Pin6: DC COMMON (Ground)
Ein Handelsübliches altes PC Netzteil kann verwendet werden - jedoch Vorsicht die Farben der Kabel stimmen NICHT überein ! Und das Startsignal für das Netzteil muss gebrückt werden.(Siehe WIKIPEDIA)
Zur Fehlermeldung:
Waiting for Phone call
Set new Timer
Bei diesem Fehler muss der Speicher (Flash) neu beschrieben werden.
Hierzu benötigt man das "Paddle Board" von Löwen, das nur noch wenige Händler haben.
Die Flashdateien die man dazu bräuchte dies von Hand zu flashen, sind nicht verfügbar. Jedoch wäre es möglich da man sich auf das Mainboard einloggen kann.
Mit einem Nullmodemkabel und einem PC auf dem XP läuft kann man sich per Hyperterminal verbinden. Man muss nach dem Einschalten die TEST-Taste auf dem Mainboard gedrückt halen und spring dann in ein Untermenü. In diesem Menü kann man die Source COM1 oder COM3 auswählen. Ich habe es auf der COM3 getestet.
Danach steht ein ein Servicemenü von Löwen zur Verfügung. Hier kann man mit den alten DOS-Befehlen hantieren. Mit MEMX und diversen Optionen kann man den Speicher ansehen, auslesen und schreiben. VORSICHT bei falscher Handhabung ist alles WEG!!
Laufwerk A. B: sind schreibgeschützt. Laufwerk C beinhaltet das Programm und ist im Speicherbereich 80.0000HEX mit einer länge von 130.0000HEX abgelegt
Laufwerk D: diente zum Flashen. Hat aber nur den Platz für den halben Flashspeicher. Deshalb muss der Bereich in zwei Abschnitte geteilt werden.
In diversen Batschdateien sind die Befehle versteckt die Löwe zum bedienen benutzte.
Auch hier vorsicht löscht NIE etwas ! Sonst bleibt Euch der Gang zum Händler nicht erspart.
Ich habe es nicht getestet ob man an einem Funktionierenden Automat den Speicher auslesen könnte. Theroretisch - ja, ich weis aber nicht ob dann noch die CRC des Flash stimmt. Wenn diese nicht mehr stimmt springt dieser nach dem Ausführen von TESTSW.EXE in die oben beschrieben Fehlermeldung.
LÖWE gibt keinerlei Hilfestellung mehr bei diesem Automaten. Also VORSICHT wenn ihr da rangeht.
danke, Thema verfehlt hies das früher in der Schule.
Was ich damit will - jedenfalls nicht während des Spiels das Handy rausholen....vielleicht gibts irgendwann mal in deutschlans Foren vernünftige Antworten.
Macht euch nichts draus.
Hat jemand Erfahrung mit App die das Finish ausrechnen ? Wenn ja welches ?
Postet doch mal eure Erfahrungen
Oder hat jemand noch ein anderes interessantes DART APP ?
Batterie eventuell alle ??...keine creditsbuchung hatte ich bis letztes Wochenende auch....mit einer neuen Batterie läuft das dingen nun einwandfrei....
smudon
d.h. Credits je Coin programmieren - dann nochmal versuchen.
Ist dies nach dem Ausschalten des Automaten weg - ist die Batterie leer.
Hi,
Denke entweder Steuereinheit oder Elektronic hinter der Anzeigetafel.
ja kann nur eines der beiden sein. Ich würde mit der Platine der Anzeige zum Elektroniker gehen und mal die Anzeigentreiberbausteine wechseln lassen. Evtl. kennst du einen der das kann. Diese Bausteine dürften dich nur ein paar Euro kosten - Wenn das klappt war es günstig. Wenn nicht dann kann man noch die Bausteine auf der Hauptplatine wechseln, die die Anzeige Steuern - gleiches Spiel wie bei der Anzeige.
Wenn das auch nicht half, must du wohl Geld für die Platinen investieren, falls die noch zu bekommen sind.
Evtl kannst du ein paar Nahaufnahmen (Bilder) von den Leiterplatten machen. Den Bereich wo das Verbindungskabel vom Mainboard zum Display geht. Man sollte auf den Bildern dann die Aufschrift auf den IC lesen können. IC sind die kleinen schwarzen Bausteine. da steht dann sowas wie SN74LS245 oder 74HC42 drauf. Dann kann man zB bei Reichelt nach der Beschreibung des Bausteins suchen und versuchen ein nach dem anderen zu tauschen. Welchen man zuerst tauscht könnte dann der Elektroniker entscheiden. Der weis was diese Bausteine bewirken.
Mach doch mal auch Fotos von deiner Anzeige wie der Fehler Aussieht. Unter umständen kann man was erkennen.
Jetzt habe ich noch eine Frage hierzu - der Ton den du gehört hast was das der gleiche wie wenn:
Keine Coin eingeworfen ist und verucht wird die Spielerenzahl auszuwählen ? (bei HB8 ) "tiefes langes BRBRBRBRBR"
Oder ist es ein kurzes "Tud" ?
Ich hab hie einen Fall da kommt beim Einwerfen dieses tiefe lange "BRBRBRBRBR" hab aber nur die Platine in der Hand und nicht den Automat in der Nähe.
http://www.ebay.de/itm/Timekeeper…a-/301054507192
die 2032 ist bei den neueren Modellen drinn.

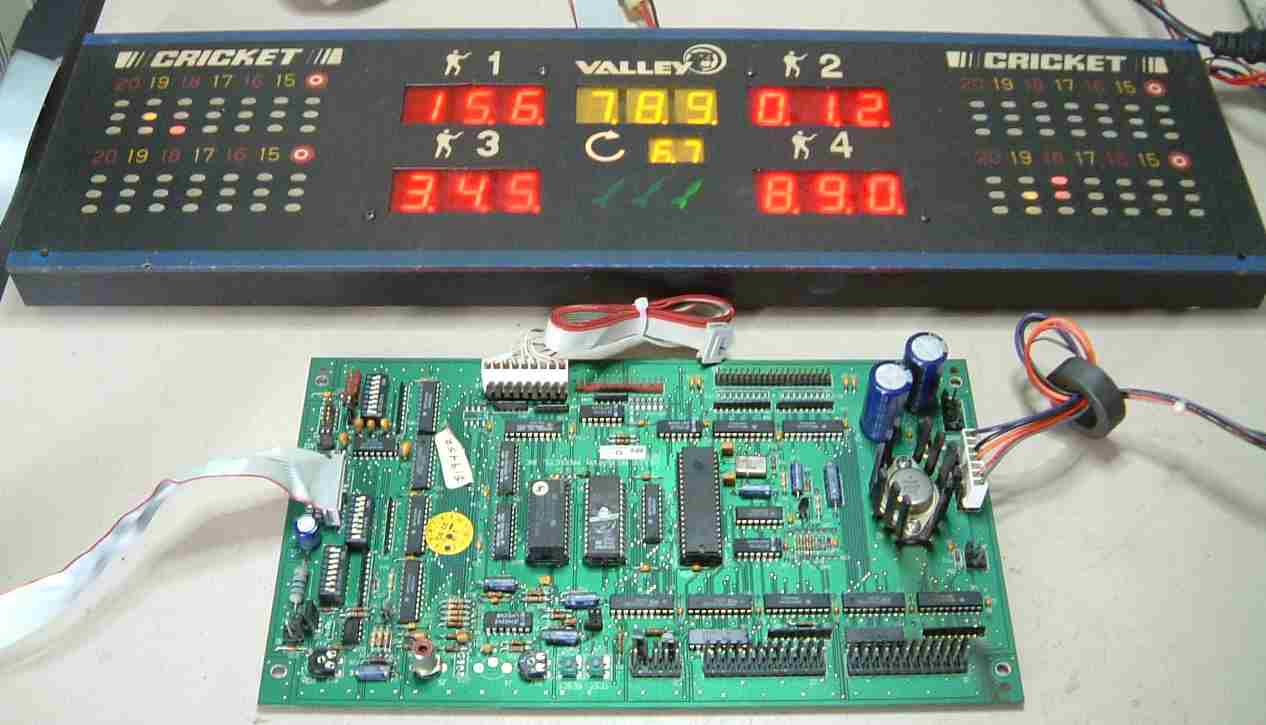

http://www.medi-gmbh.com/images/Mainboa…Dart%20SM94.jpg
ich kann hier nicht erkennen wo die Batterie sitzt, evlt in der mitte links das große mit dem runden weissen Aufkleber "S"
Welches Modell ist das genau ?
Als nicht Elektroniker etwas schwer - aber man kann selectiv vorgehen.
Alles aus dem Mainsboard an Stecker abstecken - bis auf den Stecker der vom Netzteil kommt.
Einschalten uch schaun was dann passiert.
Die Spannungen am Netzteil mit einem Multimeter nachmessen. (sind in der Regel 5V 12V evtl -5V und -12V)
Evtl kann man irgendwo ein Schaltbild finden wo Angaben drin sind. ansonsten würd ich sagen Mainboard defekt - weitere Reparatur nahezu unmöglich ohne den Automat zu kennen.
Nur wenn die CMOS Batterie leer ist kann er diese Einstellungen vergessen. Die Batterie CR2032 bekommt man überall.
Versuch doch mal die Credits neu zu programmieren - und teil uns mit ob das ging oder nicht dann können wir weitersuchen.
Solange die Batterie leer ist und den Automat nicht Stromlos schaltet bleiben die Einstellungen drinn.
Ich hab nun herausgefunden da man mit MEMX.EXE den Speicher auslesen kann. Auf Laufwerk D ist ein schreibzugriff.
Nun könnte ich den Speicher an einen funktionierenden Gerät auslesen.
Nur wie weit muss ich auslesen ? MEMX save speicher.bin 800000 130000 -wäre das richtig ?
Oder es hat jemand die Dateien : flash.bin flash1.bin Oder flash.zv flash1.zv
Habe nun herausgefunden das Löwen ein sogenanntes Paddleboard entwickelt hat mit den der Vision geflasht wird.
Ich fand nur ein Händler der das hat und habe es nun doch eingeschickt. http://www.jmgmbh.de/
Hast du schon einprogrammiert wieviel Credits den Münzen entsprechen ?
Schaut mal den Schalter für Spielerwechsel an. Evtl klemmt Ihr den mal ab - ohne ein Kurzschluss zu verursachen - Kabelenden mit Isolierband einpacken.
Evtl. erkennt euer Piezo-Board Würfe wo keine sind. Das Board mal abgleichen wie in der Anleitung beschrieben.
9.5. Abgleich des Dart-Sensors (Piezo-Sensor) .....
http://www.darts1.de/ausruestung/da…es-Dart-Sensors
Wenn das nicht klappt Piezoboad tauschen - oder eins ausleihen zum testen bevor man eins kauft.
Sollte dann immer noch Umschalten ist es vermutlich die Hauptplatine.
Es gibt eine Option schneller Spielerwechsel per Dipschalter (Seite 15 im PDF/Seite 17 laut Papieraufdruck) in der Anleitung
SW3.2 ON Zeiteinstellung 2 Sekunden nach verlassen des IR Erkennungsbereichs
SW3.2 OFF Zeiteinstellung 3 Sekunden nach verlassen des IR Erkennungsbereichs
SW3.6 ON Sofortiges Umschalten nach drücken der Start/Wechsel Taste
SW3.6 OFF Verzögertes Umschalten nach drücken der Start/Wechsel Taste
Hi,
wenn ich mich nicht Täusche kannst du im Service Menü in einem Unterprogramm
einen Segmenttest durchführen. Steht in jeder Anleitung drinn.
Man könnte auch die Matrix mit einem Durchgangsprufer von HAND durchklingeln - auch die Matrix und die Belegung solltest du im Internet finden.
http://www.darts1.de/ausruestung/dartautomat-zubehoer.php
http://www.darts1.de/ausruestung/dartautomat-test.php
Um welchen Automat geht es denn ? Es gibt einige Modelle...
Hallo,
mein Löwen DART Vision hat einen Fehler.
Er startet und landet im Maintance und will immer eine Modemverbindung
Waiting for Phone callSet new Timer
Wenn ich mich dann mit dem Hyperterminal über ein Serielles Kabel auf COM3 (Nullmodemkabel) will er Syncronisieren - Diese Dateien habe ich nicht - kann mir diese jemand zusenden ?
Nun kann mal wenn man das Hyperterminal neu starte und die RESET Taste im Automat drücken, nach Auswahl der COM3 lande ich hier in einem Service Menü.
Hier kann ich auf die DOS-ebene des Automaten wechseln mit L, da kann ich DATE und TIME einstellen.
Ebenfalls ist es hier möglich mit CLRMAINT.BAT diesen Modus auszuschalten damit er auf den Modem-Call wartet - aber genau das funktioniert bei mir nicht mehr.
Da der Automat in der AUTOEXEC.BAT einen Speicherbereich abfragt der bei mir Fehlerhaft ist, müsste ich diesen Flashen.
Diese Flashdateien habe ich nicht. Gibt es noch Irgendwo auf der WELT eine der ehemaligen Techniker der die hat ?
Löwe hat diesen Automaten nicht mehr als Support dort bekomme ich keine Hilfe.
Oder ist es möglich mit einem DOS-Befehl bei einem Funktionierenden Automaten diesen Flash auszulesen ?
Die Upload und Download Funktionen gehen noch ich kann alle Dateien Vom Automat zu PC laden und umgekehrt.
Als weiteren Fehler hat der noch wenn ich das DARTPROGRAMM von Hand starte (Im Verzeichnis c:\ die START.BAT ausführen),
und dann die TEST-Taste drücke wenn das Programm läuft, stürtz er sofort ab - dieser Programmteil fehlt anscheinend.
Falls sich da einer auskennt kann ich ja die Speicherfehler dazu posten.
Nunja das ist nun viel auf einmal - und es gibt in Deutschland sicher nicht mehr viele die sich da auskennen.
Vielleich hat ja jemand was für mich.
Mit freundlichen Grüßen
Abacus
