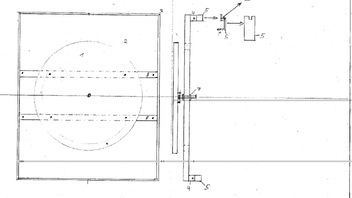

So, der Aussenrahmen 3 ist aus 50 Va Flacheisen Hochkant verschweißt, gefertigt.
In der Mitte sind zwei Flach verschweißte Flacheisen (8 ) die zur Aufnahme einer runden
Metallplatte (1) mit Durchmesser 400 welche eine Mittelbohrung von 7mm besitzt.
Gleichzeitig nehmen die Flacheisen eine Abdeckplatte welche einen Ausschnitt für die Dartscheibe hatt auf.
An der Dartscheibe wird die Wandhalterung befestigt, an der Wandhalterung ein 6mmGewindebolzen (7) beides wird zusammengekontert. Dann die Dartscheibe mit dem angeschraubten Bolzen durch die Öffnung in der Metallplatte 1 gesteckt und verkontert.
Am Außenrahmen befinden sich an den Ecken verschweißte Laschen (4) mit einer 8mm Bohrung.
An die Wand werden 4 abgewinkelte Flacheisen (5) befestigt welche je 2 Bohrungen haben.
Eine Bohrung dient zur Wandbefestigung, die Andere zur Aufnahme des Silentblock (runder 30x30mmGummieblock mit je 2 aufvulkanisierten 8mm Gewinndebolzen).
Zwischen den Laschen 4 und den Wandhalterungen 5 befinden sich dann der Silentblöcke die nun verschraubt werden können.
An den oberen Flacheisen (5) wird die Bohrung Freigeschliffen bei den unteren nicht.
Das hatt zur Ursache das die Unteren als Drehpunkt funktionieren so das man beim lösen der Oberen die Wandhalterung abklappen kann (beim Drehen oder Wechsel).
Ich hoffe ich habe mich einigermaßen ausgedrückt, vielleicht habt ihr noch eine bessere Idee.
Würde mich freuen mal Euere Lösungen zu sehen.
Mit der Platzierung der Silentblöcke habe ich mich Schwergetan aber nun geht es so einigermaßen mit der Schallübertragung.
Habe noch vor was an der Boardaufname zu machen. Beim ersten Mahl habe ich die Mittelbohrung genutzt aber beim verspannen mit der Grundplatte habe ich die Schraube aus den Board gezogen, daher der Gedanke mit der Wandhalterung.
