Beiträge von hubishugo1

ein Poti ist ein veränderbarer Widerstand.

aber das ist ein was Du fotografiert hast ist meiner Meinung nach nicht für den ton zuständig

Ist eher für Di eSensorik , Fehlwurf zuständig

Sieht aus wie eine Spule auch aus dem Plan so zu entnehmen

Ist das ein Poti

>Du willst ihn als Spardose verwenden,

ok Verstanden

Bitte

Ja so einer würde funktionieren, warum willst den Münzprüfer verbauen?

Ist das ein Elektronischer münzprüfer?

seh ich das so richtig?

das wird nicht so gehen.

soweit ich weiß

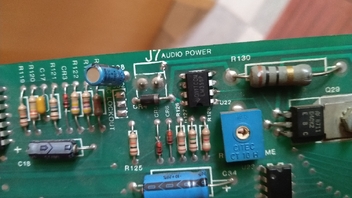

Von der Platine.

Der kleine Schwarze Chip ist ein Operationsverstärker.

nach dem Chip geht es auf den Lautsprecher.

Hast Du die Sicherungen schon geprüft, alle Steckverbindungen geprüft, das Kabel von der cpu zum Uperdisplay

Auf kabelbruch kontrolliert. Wenn der Automat keine Würfe mehr zählt, und nur Fehlwürfe erkennt könnte die Matrix defekt sein.

Hast Du die Ausgangsspannungen schon mal geprüft am Netzteil?

Woodmann vielGlück,

nur sehe ich leider schwarz.

Da ich einige kenn wo diese Karten suchen..

ohne erfolg.

und von Löwen gibt es angeblich keine mehr.

Du kannst deine Scheibe umrüsten, oder auch fertige Win Dart automaten Kaufen, bzw. bauen.

Sind aber auch nicht ganz billig.

Aber ich finde es recht interessant. und Spierl sind aus Germany, Schweiz und Östereich da.

Hier kannst Dir Infos holen

https://www.windart.de/

Good Darts

Martin

Schau Dir mal das Win Dart system an.

Das find eich nicht ganz schlecht

Kontrollier mal die Spannungen,

eventuel hat auch der Spannungsregler oben am Display Probleme, hast schon mal alle teckverbindungen geprüft.

?

LM258N

der kleine schwarze chip

Da must Du mit viel Glück in der Bucht fündig,

Habe diese Karten aber schon seid Jahren nicht mehr gesehen.

Und weiß auch niemand der sie Verkauft, oder noch besitzt.

Und am Lautsprecherausgang schon gemessen ob was rauskommt?

Oder ob der Operationsverstärker eventuell doch defekt ist, auch wenn er nicht so aussieht

Hast schon gemessen ob was rauskommen tut am Lautsprecher Ausgang? Ob eventuell der lautsprecher defekt ist

Hast du den Bereich schon genau angeschaut?

Eventuell diesen Chip getauscht

Hast Du dir den Bereich genau angeschaut,

eventuell mal den Chip getucht?

HAast du Dir dann schon mal auf der großen Platine den Ausgang angeschaut zum Lautsprecher. ob dort was auffällig ist?

Vermutlich Matrix defekt oder Verbindungsproblem.

Versuchdoch mal den Testmodus.

Laut Bedienungsanleitung, diese kannst Dir im Net herunterladen...

Was für ein Automat? den gleichen wie hie rimThread?

Vermutlich MAtrix oder ein Verbindungsproblem
