Beiträge von funbert

  • HB8-96 kleine Platine, spinnt

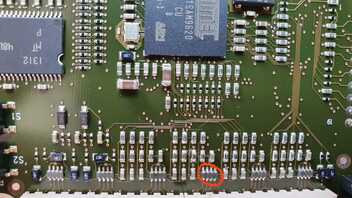

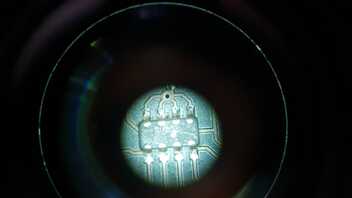

    Konnte das Problem selbst lösen. Es gibt 6 gleiche 8-polige ICs ohne Beschriftung, einer war defekt. Nach genauer Betrachtung habe ich festgestellt, dass IC #6, (ganz links auf dem Bild) der an PINS 21-24 auf der Steckerleiste die zur Matrix führt angeschlossen ist, vermutlich für eine Erweiterung gedacht ist. Pins 21-24 sind nämlich nicht belegt. Also ist mir die Idee gekommen den defekten IC #3 mit #6 zu tauschen. Dies war erfolgreich und nun funktioniert alles wieder wie es soll.
    Wieder etwas gelernt, es war meine erste SMD Lötarbeit.
    Sollte ich irgendwann erfahren welcher IC es ist, kann ich den defekten nachkaufen und ersetzen.

  • Stuck Darts immer wieder

    Ähnliches kann ich berichten. Anfangs, nach dem Einschalten ist alles ok, dann, nach unbestimmter Zeit spinnen 5,8,13 und 17 mit Stuck Dart 8. "Kühlt" es dann ab, geht es wieder für eine kurze Zeit. Bei mir scheint die Platine defekt zu sein.

  • HB8-96 kleine Platine, spinnt

    Zitat von Automatenschrauber

    Eine Reparatur wird wohl durch den hohen Zeitaufwand zu teuer.
    Ein ähnliches Problem konnte ich vor 2 Jahren schnell und günstig lösen indem ich das Mainoard 20 Minuten bei 110 Grad im Backofen gebacken habe.
    Wenn das nicht hilft, eine Austauschplatine bei Löwen für 180€ bestellen.

    Interessant. 110° sollte eigentlich nicht viel ausrichten wenn man davon ausgeht, dass Lötzinn erst bei höheren Temperaturen zu fließen beginnt.

  • HB8-96 kleine Platine, spinnt

    Mein Löwendart HB8-96 mit der kleinen Platine spinnt. Wenn das Gerät kalt ist, d.h. nach dem Einschalten kann ich einige Spiele ohne Probleme spielen bevor die Felder 5,8,13 und 17 ein Suck dart 8 anzeigen. Laut Matrixbelegung haben diese eines gemeinsam, der Wert wird in Kombination mit Pin12 erzeugt. Die Matrix ist i.O., mit einer Neuen tritt das Problem ebenso auf, die Stecker und die Verbindungen von Matrix zur Platine sind auch i.O. Eine kalte Lötstelle kann ich ausschließen, weil ich die Lötverbindungen auf der Unterseite der Platine alle nachgelötet habe (Stecker und Anschlüsse).

    Wenn ich den Matrixstecker auf der Platine um 1 Stiftreihe versetze d.h. Pin 12 wird zu pin 11, tritt der Fehler ebenso auf, allerdings dann nicht mehr auf 5,8,13 und 17. Damit ist für mich klar, dass die Platine einen Schuß hat. Nun suche ich einen Bestückungsplan oder Anschlußplan für diese Platine, damit ich systematisch die Bauteile prüfen kann. Kann sein, dass es eine kalte Lötstelle auf der Vorderseite bei eines der SMD Bauteile gibt. Was die Fehlersuche schwierig macht.


    Hat vielleicht jemand von Euch einen Tip wo ich weitersuchen soll? Oder den Bestückungsplan der Platine, oder kann mir jemand die Platine reparieren?
    Viele Grüße aus München!

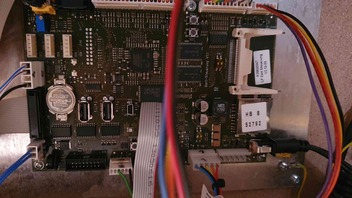

    Ein Bild der Platine habe ich angehängt-

  • Löwen HB-8 spinnt, sporadisch "stuc dart 8"

    Hallo, ich habe ein Problem mit einem Löwen Hb-8 und hoffe auf Hilfe in diesem Forum. Das Neugerät wurde im November 13 gekauft, steht bei mir in Hobbykeller. Bis vor ca. 1 Jahr gab es keine Probleme seit dem gibt es sporadisch ein "stuc dart 8" Fehler. Meist ist es so, dass man 1-2 Spiele ohne Probleme spielen kann, dann tritt der Fehler auf. Wenn man auf der Matrix rumdrückt ist der Fehler dann meist für kurze Zeit weg. An der Matrix kann es nicht liegen, diese habe ich getauscht der Fehler ist geblieben. Selbstverständlich stecken keine Pfeilspitzen in den Feldern und die Gummimatte schient auch ok zu sein. Der Händler der mir das Gerät verkauft hat reagiert nicht auf meine Anfragen. Hat jemand eine Idee was das Problem sein könnte?

    Viele Grüße aus München!
