Beiträge von Berger

  • Löwen SM94 kein Ton

    Hallo Zusammen,

    Habe hier ein kleines Problem mit einem Löwen SM94 wo der Ton nicht funktioniert.

    Kurze Vorgeschichte: habe ihn von jemandem aus meinem Dorf bekommen. Es sollte alles funktionieren bis auf den Ton. Vor Ort Selbstest durchgeführt. Neben dem Ton funktionierte auch die Spotlampe, Beleuchtung aller Taster und der IR Sensor nicht. Hatte die Vermutung das die sich was auf der CPU zerschossen haben weil kein Münzprüfer verbaut ist und die mit ner Büroklammer im Stecker gebrückt haben um Münzeinwurf zu simulieren.

    Habe ihn nun mal auseinandergenommen. Im Netzteil war Sicherung F3 defekt sowie ein Clip einer Halterung abgebrochen und zudem alle Sicherungen falsch, 2x150V und 2x60V statt 250V. Neuen Halterungsclip eingelötet und richtigen Sicherungen eingesetzt. Netzteil somit wieder ok.

    Nun zur CPU. Jemand hat am IC U6 rumgelötet (vermutlich getauscht) und mehrere Leiterbahnen und Lötaugen weggebrannt. Aussage Besitzer "Kumpel der sich damit auskennt hat da mal nachgeguckt". 2 weggebrannte Verbindungen zum U5 konnte ich mithilfe angelöteter Kabel wieder herstellen und bei einem IC Beinchen welches kein Lötauge mehr hatte bischen mehr Lötzinn dran um an die danebenliege Leiterbahn wieder zu kommen. Schaltplan von Darts1 ist ziemlich unleserlich was die Nummerierungen der Eingänge der ICs betrifft weshalb ich mithilfe von einer funktionierenden CPU von meinem SM92 und Durchgangsprüfung die Verbindungen rauspiepen mußte wo alle Ein/Ausgänge von U6 hingehen. Nach meiner Löterei gehen nun die Spotlampe und alle anderen Lämpchen der Taster wieder. Einzig der Ton und IR Sensor (der ist defekt, am anderen Automat gegengetestet und funktioniert dort auch nicht auch mit drehen des Poti oder säubern des Sichtfensters) gehen noch nicht.

    Der Besitzer hat keine Ahnung was genau mit dem Automat ist oder war, hat jetzt wohl ewig in der Garage gestanden.

    Ich vermute mal das dieser Kumpel den U6 (UDN2981AT) getauscht hatte wegen dem Ton und danach aufhörte als mehr ausgefallen ist. Ich nun wiederum nur die Fehler beseitigt habe den er angestellt hat und ich jetzt wieder beim Stand vom Anfang bin wo nur der Ton nicht ging. Am Lautsprecher oder Verkabelung liegts nicht, zur Gegenproble meine CPU vom SM92 eingebaut und damit funktioniert der Ton.

    Von Lautsprecherbuchse J6 bis U12 soweit mir möglich mit Multimeter durchgemessen und Werte gleich wie bei meiner funktionierenden CPU vom SM92, auch Widerstand ändert sich beim drehen des Lautstärke Potis.

    Dadurch das Leiterbahnen beim U6 weggebrannt sind und durch Kabel ersetzt wurden kann ich die Platine auch nicht bei jemanden wie DartDoktor einschicken da die immer nur Austauschplatinen rausgeben und keine verpfuschten Platinen annehmen was ich auch verstehe.

    Hat jemand eventuell ne Idee was es sein könnte mit dem Ton? Habe mir mal U28 und Q6 bestellt und werde diese mal tauschen, die liegen zw U12 und dem J6 Lautsprecheranschluß.

    Und was könnte am IR Sensor defekt sein, die Fotodiode?


    Danke vorab


    Gruß

    Berger

  • Löwen FM90 , Anzeige bei Cricket spinnt

    Hi,

    Thread zwar etwas alt aber falls jemand derzeit eine Lösung sucht.

    Hatte das gleiche Problem das nur bei Cricket das Display verrückt spielt. Vom Netzteil geht ja eine 2 Adrige 15v Leitung nach oben, wenn man das Display abbaut sind 2 Spannungswandler dahinter verbaut, in meinem Fall LM323K und LM338K. 15V geht an beide obere Pins der Spannungswandler. Am unteren Pin von LM323K geht über Widerstände dann eine 5V Leitung und am LM338K eine 12V Leitung weg. So macht der Automat aus der 2 Adrigen 15V Leitung eine 3 Adrige mit 5V und 12V fürs Display.

    Beim Cricket hatte ich dann auch einen Spannungsabfall auf 11V am abgehenden Pin bzw 13,2V am ankommenden Pin wenn das Display verrückt spielte, 5V blieb gleich. Hab den LM338K für die 12V dann mal getauscht ohne Erfolg.

    Hab die Spannungs-Buchse an der Displayplatine nachgelötet und jede Steckverbindung bis zum Netzteil auseinander gesteckt und mit Kontaktspray eingesprüht. Bisher läuft wieder alles ohne Probleme.

    Kontaktspray und nachlöten hilft manchmal Wunder, am Onkel seinem SM86 auch schon alles gehabt, die Kiste war ja bekannt dafür.

    Gruß

    Berger

  • Löwendart FM90 Cricket Fehler und Eprom frage

    Hi,

    Hatte das gleiche Problem das nur bei Cricket das Display verrückt spielt. Vom Netzteil geht ja eine 2 Adrige 15v Leitung nach oben, wenn man das Display abbaut sind 2 Spannungswandler dahinter verbaut, in meinem Fall LM323K und LM338K. 15V geht an beide obere Pins der Spannungswandler. Am unteren Pin von LM323K geht über Widerstände dann eine 5V Leitung und am LM338K eine 12V Leitung weg. So macht der Automat aus der 2 Adrigen 15V Leitung eine 3 Adrige mit 5V und 12V fürs Display.

    Beim Cricket hatte ich dann auch einen Spannungsabfall auf 11V am abgehenden Pin bzw 13,2V am ankommenden Pin wenn das Display verrückt spielte, 5V blieb gleich. Hab den LM338K für die 12V dann mal getauscht ohne Erfolg.

    Hab die Spannungs-Buchse an der Displayplatine nachgelötet und jede Steckverbindung bis zum Netzteil auseinander gesteckt und mit Kontaktspray eingesprüht. Bisher läuft wieder alles ohne Probleme.

    Kontaktspray und nachlöten hilft manchmal Wunder, am Onkel seinem SM86 auch schon alles gehabt, die Kiste war ja bekannt dafür.

    Gruß

    Berger

  • Löwen FM90 Schaltplan gesucht bzw Daten der Birnchen im Display

    Hallo Zusammen,

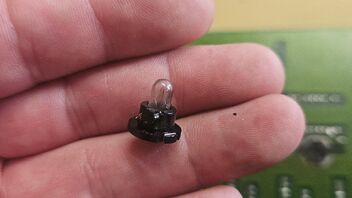

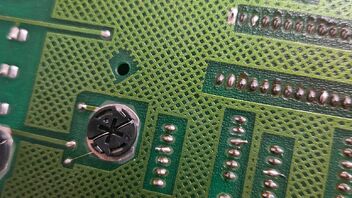

    An meinem FM90 sind paar Birnchen im Display defekt. Sind die mit dem Plastiksockel die man in die Platine dreht. Die Schaltpläne ausm Internet sind leider schlecht erkennbar beim zoomen.

    Hat jemand zufällig einen gut leserlichen Schaltplan?

    Bzw wie groß sind die Birnen? Bei ebay gibts einige in 40, 60 oder 100mA. Stege sind lang genug das man sie in den Plastiksockel stecken könnte und umbiegen. Originalen mit Sockel is ja schwer dranzukommen.

    Gruß

    Berger
