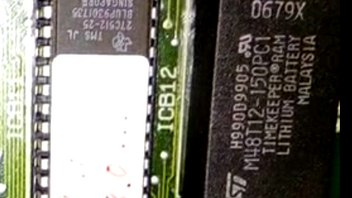

Hier das Bild vom Timekeeper:

Das würde dann dem hier entsprechen: https://www.conrad.at/de/p/stmicroel…ip-1185109.html

Schon mal vielen herzlichen Dank für Eure Beteiligung .

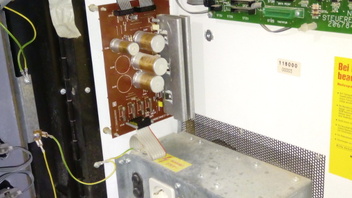

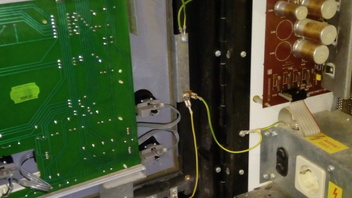

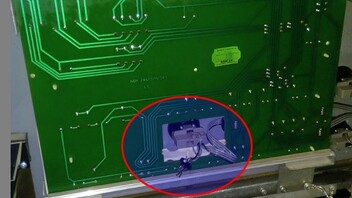

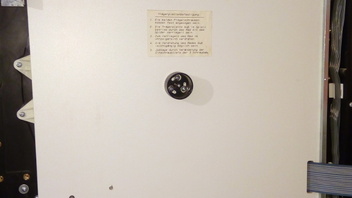

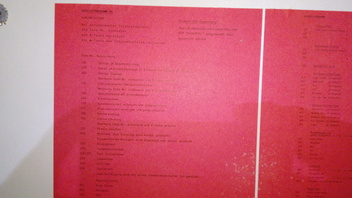

Ich habe habe hier noch weitere Bilder von dem restlichen Innenleben des Dartautomaten. Ist vielleicht ganz hilfreich, und kann bestimmt nicht schaden.
Die Bilder die ich hier im Thread hochlade, habe ich vor kurzem übrigens alle selber mit meinem Handy gemacht. Sind also alle zu 100% aus dem gezeigten Dartautomaten :).


Gruss Tobi

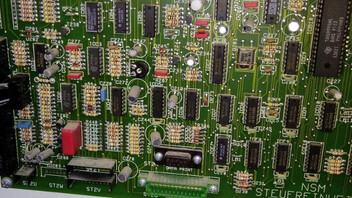

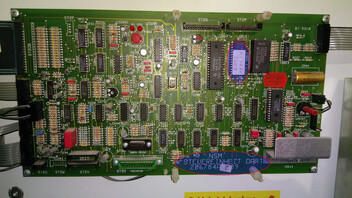

Ich habe hier noch ein besseres Bild der Platine. Ich hatte beim bisherigen Bild der Platine nicht darauf geachtet, dass hier 2 Details nicht zu sehen waren:

• Ein EPROM ist mit DART 08.01.94 beschriftet.
• Die Platine ist als eine "NSM Steuereinheit Dart" gekennzeichnet.

Laut meinen Informationen stammt der Automat von einem "Bastler". Was hier aber genau gebastelt wurde ist nicht ganz klar.

Mir stellt sich nur folgende Frage: Warum sollte jemand einen EPROM mit DART 08.01.94 beschriften, wenn es sich doch laut Platinenbeschriftung sowieso um eine Dart Steuereinheit handelt . Vielleicht wurde der EPROM auch nachträglich eingebaut (als Ersatz für einen defekten?) und war vor dem Einbau schon so beschriftet

Hallo Frank,

ich habe so einen Automaten auch noch nicht gesehen. NSM = Löwen macht auf jeden Fall Sinn. Jedenfalls kenne ich keine andere Zuordnung.
Ich befürchte, dass es kein Typenschild mehr gibt. Aber um ganz sicher zu gehen, werde ich bei dem Bekannten noch einmal nachfragen.

Ich denke, dass ich da heute oder morgen Abend ein Feedback zum Typenschild posten kann.

Gruss
Tobi

Hallo zusammen,

da ich über die Forensuche nicht das Passende gefunden habe, eröffne ich hier diesen Thread. Folgendes:

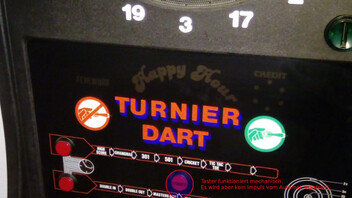

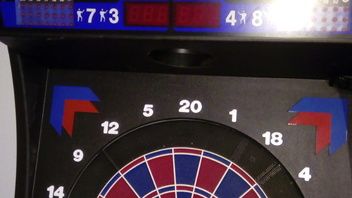

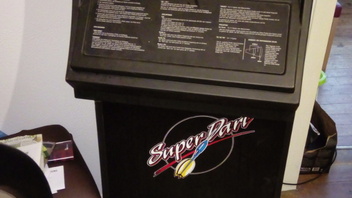

Ein Bekannter hat sich folgenden Dart Automaten günstig gekauft. Leider funktioniert der SpielerWechsel/SpielAbdrücken - Taster nicht. War für den Käufer aber bekannt.
Somit kann überhaupt kein Spiel gestartet werden.
Ich habe mir den Automaten einmal angeschaut (unter anderem gelernter Elektroinstallateur). Der Taster funktioniert mechanisch einwandfrei. Der Impuls kommt bis auch an der Platine an. Wird von der defekten? CPU aber wohl nicht registriert. Taster überbrücken entfällt somit als Lösung.

Am Board gibt es 2 LED's: Die "5V" und "CPU". Die CPU-LED blinkt in einem Rhythmus von ca. 1/s. Ich denke nicht, dass dies das normale Betriebsverhalten darstellt.

Gibt es jemanden, der evtl. irgendwelche Erfahrungen mit diesem Automaten hat?

Schon mal vielen Dank im Voraus!
