Beiträge von MarvKnarf

Zitat von Jogi1972

Hallo Marvin,

schön das Du es hinbekommen hast.

Ich selber habe mir am Wochenende den gleichen Automaten zugelegt und Ihn auch schon soweit "repariert" das dieser auch 99%ig funktioniert.

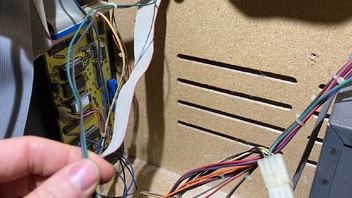

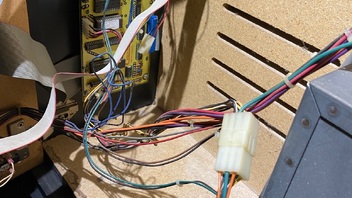

Leider hat der Automat keinen Münzprüfer mehr und ich würde gerne einen verbauen könntest Du mir mal bitte Fotos zukommen lassen wie es ab diesem Stecker ((Fotos unten) weitergeht (mit Kabelfarben). In den Unterlagen ist leider nichts von der Schaltung etc. etc. zu finden.

Ich selber komme ebenfalls aus dem Ruhrgebiet

Zitat von Jogi1972

Hallo Marvin,

schön das Du es hinbekommen hast.

Ich selber habe mir am Wochenende den gleichen Automaten zugelegt und Ihn auch schon soweit "repariert" das dieser auch 99%ig funktioniert.

Leider hat der Automat keinen Münzprüfer mehr und ich würde gerne einen verbauen könntest Du mir mal bitte Fotos zukommen lassen wie es ab diesem Stecker ((Fotos unten) weitergeht (mit Kabelfarben). In den Unterlagen ist leider nichts von der Schaltung etc. etc. zu finden.

Ich selber komme ebenfalls aus dem Ruhrgebiet

Moin Jogi,

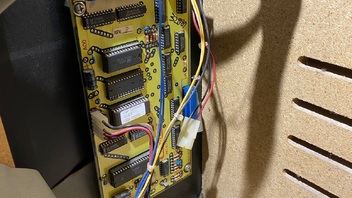

Tut mir leid, habe deine Nachricht heute erst entdeckt. Vielleicht helfen dir die Bilder.

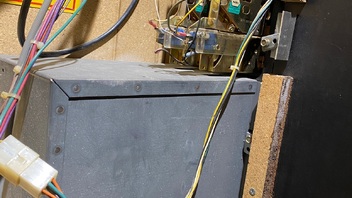

Ansonsten kann ich dir auch gerne ein Video bei YouTube hochladen und alles langsam abfilmen. Ich habe tatsächlich zwei münzprüfer verbaut. Einen oben und einen unten.

Liebe Grüße

Marvin

Guten Abend,

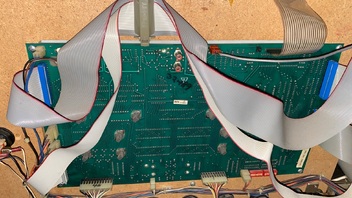

Habe heute die Platine abgenommen und hinter dem Matrix Stecker war tatsächlich, eine kalte Lötstelle versteckt.

Zwei weitere bahnten sich schon an.

Einmal neu verlötet und was soll ich sagen?

Es funktioniert.

Vielen Dank euch. Total cool, wie sich Leute hier noch untereinander helfen.

Ich wünsch euch was.

Grüße

Marvin

Zitat von Automatenschrauber

Nur die Kontakte wo der Matrixstecker drauf geht nachlöten.

Ok alles klar. Dann werde ich die Platine mal abnehmen und hinter dem Matrix Stecker nach löten. Danke ☺️👍

Vielen Dank für eure Antworten Und Tipps.

Also am besten die Riesen Platine ausbauen?

Lötkolben habe ich da.

Nachlöten heißt, einfach alle Lötstellen kurz anwärmen mit dem Lötkolben?

Grüße und schönen Sonntag wünsche ich euch 👍

Marvin

Es scheint an dem Kabel Abschnitt direkt am Brett, zur Matrix zu liegen.

Am Stecker hat sich nichts verändert auch mit dem Tipp leider nicht.

Zitat von Frank N Bauer

Hallo Marv,

Du kannst versuchen, die Kontakte, die in die Folie gehen mit einer wasserpumpenzange nachzudrücken.

Beim Conrad gibt es auch ganze Stecker zum selbst aufpressen.

Letzte Möglichkeit wenn das alles nix hilft: neue Matrix

Mfg Frank

Hallo Frank,

Danke für deinen Tipp.

Meinst du auf gesamte Länge oder nur kurz vor dem Stecker, der zur Platine führt?

Der Stecker von Conrad klingt . Hast du da zufällig eine genaue Bezeichnung oder ein Link?

Grüße und schönen Sonntag euch

Marvin

Habe jetzt nochmal die angeschlossener Matrix abgenommen und getestet. Keine Reaktion bei der t1 und t19.

Habe dann ein bisschen am Matrix Kabel gedrückt und gefummelt. Jetzt geht’s erstmal wieder. Scheint irgendwie am Flachbandkabel zu liegen. Kann man da was machen? Heiß föhnen oder ähnliches ?

Grüße 🖖

Hallo Zusammen,

Mein Name ist Marvin, bin 34 Jahre alt und ich komme aus dem Ruhrgebiet.

Habe vor kurzem einen Löwen Royal Dartes von glaube ich 87 geschenkt bekommen.

Habe hier sämtliche Posts durchforstet und einige Fehler schon beheben können.

Habe mich aber nun doch entschlossen, mich anzumelden und eine Post zu verfassen.

Ich habe ein Problem mit der Triple 1 und der triple 19.

Habe bereits eine neue Gummimatte gekauft.

Alle Kontakte und Stecker mit Kontaktspray gereinigt. Klemmentrick am Matrixstecker versucht.

Matrix habe ich kontrolliert und getestet. Alles funktioniert wenn ich mit dem Finger drücke.

Alle Segmente gereinigt, auf Schäden geprüft und wieder eingesetzt. Keine Spitzen stecken mehr.

Plötzlich ging es dann alles heute Mittag.

Als ich mich gerade um das piezo Mikrofon gekümmert habe und es zum laufen bringen konnte, gingen die beiden Felder wieder nicht.

Hat jemand einen weiteren Tipp für mich?

Ich habe keine große Ahnung von Elektrik aber lerne gerne dazu 😁.

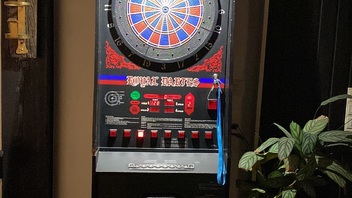

Anbei ein Foto vom Automaten

Liebe Grüße

Marv
