Hallo zusammen,

habe einen Royal Dartes Automaten bekommen mit Cricket.

Leider kommt an den oberen Anzeigen wenig an bzw. der Automat brummt.

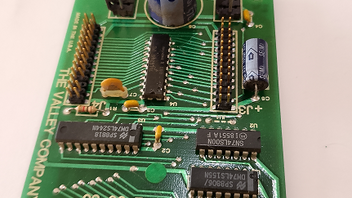

Habe auf der Cricket Platine gesehen das ein Kondensator schon gut aufgebläht ist und diesen auch schon getauscht.

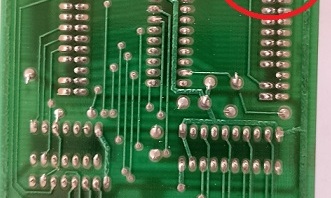

Dabei ist mit aufgefallen das auf der Rückseite eine Brücke eingebaut wurde und eine Leiterbahn (wohl gewollt) unterbrochen wurde (Roter Kreis).

Nun meine bitte an euch könnte wohl jemand ein Foto von der Rückseite hier einstellen so das ich die Platinen vergleichen kann und bitte ein Foto von der Vorderseite mit angesteckten Kabeln, da ich Zweifel habe wegen meiner Verkabelung, da mein Vorgänger das Rot Schwarze Kabel mit an die Platine gesteckt hat.

Vielen Dank schon mal.

Mahlzeit zusammen,

es ist nun endlich vollbracht und die Kassentüre ist fertig. Leider musste das Projekt wegen Krankheit auf Eis gelegt werden aber das Thema ist durch.

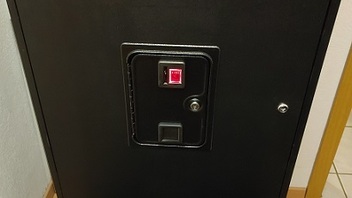

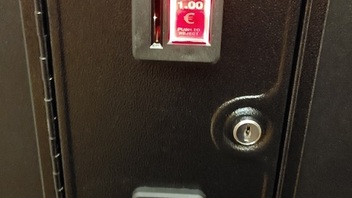

Ich wollte euch wie versprochen nun das Ergebnis präsentieren.

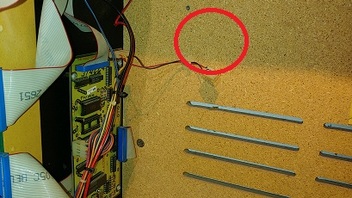

Zum Innenleben hätte ich allerdings noch eine Frage und zwar auf dem letzten Bild (Roter Kreis) sitzt bei den meisten Automaten noch eine kleine Platine.

Wofür ist diese? Meine Vermutung ist das es sich um eine Platine handelt die etwas mit dem Cricket Spiel zu tun hat. Da mein Automat aber kein Cricket hat könnte dieser Platz also deswegen frei sein.

So endlich mal wieder Zeit für mein Projekt hatte die letzten 2 Tage so einiges um die Ohren.

Ja super Bilder damit kann man doch schön arbeiten..obwohl mir die Steckverbindung vor meinem Stecker fehlt

Habe einen "neuen" RAM bekommen aus NOS Beständen ob der noch gut ist muss sich aber noch zeigen.

Werde auf jeden Fall nachher mal das 2.te gelbe Kabel testen ob der Automat dann nur 1 Kredit bekommt, wenn dem so ist kann ich gleich die Türe mit dem MP bestellen. Werde heute noch so einiges erledigen an dem Teil. Segmente von den abgebrochenen Spitzen befreien, eine neue Gummimatte verbauen die Fehlwurfsensoren mal "überholen" da sie hin und wieder rumzicken. Sprich mal nachlöten und die Chinchbuchsen "bearbeiten". Jedes mal wenn die nicht gezählt haben hat es ausgereicht am Stecker etwas zu drehen von daher wohl ein Kontakt Problem. Sollte das nicht helfen werde ich wohl auf Piezo Technik umbauen. Wenn er fertig ist melde ich mich nochmal denke so zwischen den Feiertagen.

DANKESCHÖN an alle die mitgemacht haben.

Hallo Frank, das ist doch mal eine Aussage

Top. Jetzt muss ich nur noch Wissen auf welche Pins die Kabel des 1 DM MP gehen.

Wenn ich per Dip Schalter dem Kanal 2 Kredite zuordnen kann würde ich einfach einen 2€ MP einbauen falls nicht eben einen 1€.

Den Freispieler würde ich nach oben in den Kopf legen diesen aber im inneren noch mit einem Schalter trennen, so das man diesen aktivieren kann oder halt nicht.

Du weißt nicht zufällig wie ich den RAM Baustein der den Highscore speichert auf Volt messen kann ?

Dieser Baustein hat wohl eine Batterie im inneren und ich wollte mal schauen wieviel Volt da noch drin ist.

Gruß

Jürgen

Vom Prinzip her klingt das erstmal Logisch aber dann werden min. 5 Kredite aufgezählt. Das würde aber nicht dem "Wert" von heute entsprechen da es ja keine 5 Euro Stücke gibt sondern nur Scheine.

Außerdem weiß ich nicht wie viele "Münzkanäle" programmiert wurden 1,2 oder 3. wenn es mal 3 waren könnte das so ausgesehen haben. 1DM = 1 Spiel, 2 DM = 2 Spiele 5 DM = 5 Spiele. Das wäre der Idealfall dann könnte ich zwei Münzprüfer verbauen. Was dann so aussehen würde 1€ = 1 Spiel (Kredit) 2€ = 2 Spiele und bei dem Freispieltaster würden dann 5 oder mehr Spiele aufgezählt werden abhängig von den DIP Schaltern. Wenn nur 2 Kanäle programmiert wurden würde ich logischerweise schauen ob es der für 1DM (€) oder der für 2DM ist und demensprechend nur einen einzigen Münzprüfer verbauen plus den Freispieler. Habe irgendwo gelesen das es dieses Modell nur mit einem oder mit zwei Münzkanäle gegeben haben soll. Von daher wäre es auch Interessant zu wissen ob es diesen Automaten auch mit 3 Münzprüfern gegeben hat. Dein Foto zweigt ja auch nur 2 Münzprüfer. Sollte es sich rausstellen das meiner nur den 5 DM Kanal programmiert hat dann würde sich das ganze eh erledigen. Aber irgendwo oder irgendwas in dem Stecker wild zu verbinden um zu sehen was passiert finde ich nicht gut schließlich möchte ich den Automat in einem funktionierenden Zustand halten und Ihn nicht kaputt machen. Aber ich habe Hoffnung das Marvin sich noch meldet.

Also ein Holzbrett zu zuschneiden und mit einer Kassenfront zu versehen ist doch gar kein Problem lass das mal meine Sorge sein.

Es macht für mich halt keinen Sinn erst eine Kassenfront zu bauen wenn ich nicht weiß wo die Kabel hingehen müssen. Wenn ich die Belegung dieses Steckers wüsste könnte ich sofort anfangen die Teile zu besorgen um die Front nachzubauen.

Hallo Marvin,

schön das Du es hinbekommen hast.

Ich selber habe mir am Wochenende den gleichen Automaten zugelegt und Ihn auch schon soweit "repariert" das dieser auch 99%ig funktioniert.

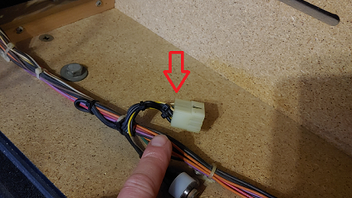

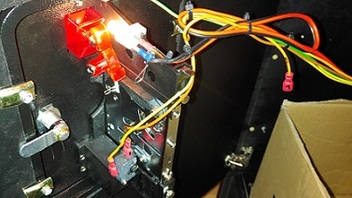

Leider hat der Automat keinen Münzprüfer mehr und ich würde gerne einen verbauen könntest Du mir mal bitte Fotos zukommen lassen wie es ab diesem Stecker ((Fotos unten) weitergeht (mit Kabelfarben). In den Unterlagen ist leider nichts von der Schaltung etc. etc. zu finden.

Ich selber komme ebenfalls aus dem Ruhrgebiet
