Hallo zusammen,

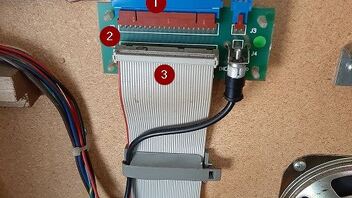

ich möchte gerne die Matrix meines SM92 nach aussen hin abfragen. Hierzu soll die Matrix mittels IDE Kabel an einen Arduino angeschlossen werden. Anbei habe ich ein Foto des betreffenden Bauteils meines Automaten. Ich will nun ein IDE-Kabel an (3) anschließen und aus dem Gerät führen. Ich weiss, dass es sich um eine 4X16 - Matrix handelt, jedoch kenne ich die Belegung am IDE Anschluss (3) nicht. Das Kabel hat ja 40 Adern und es sind ja nur die notwendigen 20 belegt.
Kennt einer von euch die Belegung?
Vielen Dank schonmal im voraus
