Hi zusammen,

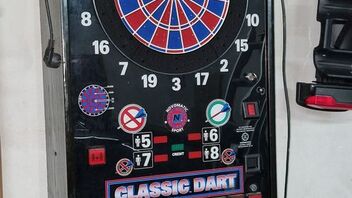

ich habe von einem Bekannten einen Novomatic ND-044 bekommen den ich gerne wieder herrichten möchte. Das Gerät müsste, laut Aufklebern auf den Platinen, ein Baujahr 1996 sein.
Das Ding hat offenbar früher in einer Kneipe gestanden in der viel geraucht wurde. Daher hab ich Ihn erst einmal äußerlich gereinigt.
Der Sockel hat im Laufe der Jahre auch gelitten und ist aus dem Leim gegangen. Hier kann ich nur an verdeckter Stelle mit Winkeln arbeiten und so wieder Stabilität ins Gehäuse bringen.
Beim ersten Einschalten ist dann der Entstörfilter des Netzteils hoch gegangen. Ein widerlicher Gestank! Den habe ich ersetzt und die drei Dioden der Spannungsversorgung leuchten jetzt brav.
Die Matrix und Felder wurden scheinbar 2016 ersetzt und sind ok. Die Spider ist allerdings ein Fall für die Tonne und muss noch neu.
Leider ist am Gerät im Laufe der Jahre einiges gebastelt worden oder verloren gegangen.
Da es so im Netz wenig Informationen zu diesem Typ gibt hoffe ich auf kundige Hilfe aus diesem Forum. Scheinbar gibt es hier ja den ein oder anderen Kenner!
Zu meinem aktuellen Problem:

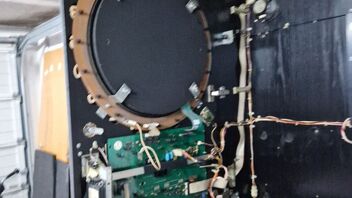

Beim Start durchläuft der Dart ja eine Art Selbsttest. Die Leuchten des Zahlenrings gehen nacheinander an. Was nicht mehr geht ist die Beleuchtung der Taster. Hier wurde versucht auf LEDs umzubauen und es hat scheinbar einen Kurzschluss gegeben. Nach genauerer Kontrolle habe ich einen defekten IC9 (ULN2003) festgestellt. Den hatte es förmlich "gesprengt". Leider leuchten die Tasten auch nach dem Austausch nicht. Kommt es vor das auch noch andere ICs in einem solchen Fall beschädigt werden?
Hat jemand eine Idee wie ich bei der Fehlersuche weiter komme?
Aus Erzählungen weis ich das auch der Münzeinwurf früher schon Probleme gemacht hat.
Schönen Gruß
