  • Boardhalterung ProFix aus Aluminium selbst herstellen

    Mmh, irgendwie nur die Hälfte gepostet... :s?:


    Ach ja, zum Thema: EINSTELLSCHRAUBE zum genauen ausrichten der Halterung an der Wand.
    Hab mir da mal ein paar Gedanken gemacht und finde, dass die einfachste Lösung auch die Beste ist.
    Den Halter einfach beim Anschrauben an die Wand mit der Wasserwaage kontrollieren und dann je nachdem mit FILZ, PAPPE, KORK etc. unterlegen,
    Die meisten wollen ja eh nen *Schallschutz* dann halt mehr oder weniger unterlegen bis alles in der Waage ist.
    ->Hatte zwar auch über 3 Stellschrauben nachgedacht, aber das macht bei so ner kleinen Halterung kein Sinn. Die Platte ist ja nur 10mm dick...
    Der Schraubenkopf muss ja Plan verschwinden... Sagen wir mal bleiben noch 5mm der 10mm fürs Gewinde über... Mmh, net viel.


    Und so ne kleine M3,M4,M5er Schraube löst ja auch eher nur Punktuell Druck aus.
    Ich glaube da würde sich eher ein Loch in die Wand drücken, als das sich die Platte damit richten lässt.


    So, genug Text. Ich hoffe ihr versteht mich.
    Danke schonmal für die Gedankenanstöße. Bei weiteren Fragen oder sonstigem -> FRAGEN


    :vic:

  • Boardhalterung ProFix aus Aluminium selbst herstellen

    Ä...ja...

    Eigentlich genau so von Vorne. Ein ganz aktuelles hab ich gerade nicht.

    Oben der Einschub ist noch etwas steiler geworden.
    Um schneller in die Führung zu finden. :thumbup:


    Der 50iger (der kleine)Durchmesser ist ja bei beiden Varianten gleich!!!

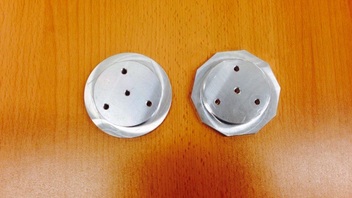

    Der 70iger Radius ist halt bei der Runden Aufnahme DURCHMESSER 70ig (RUND) und bei der 10-Eck Variante ist halt die *SCHLÜSSELWEITE von dem 10-Eck 70ig mm.

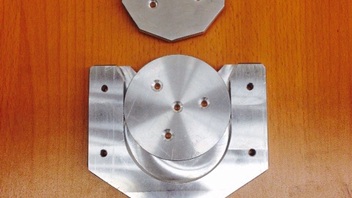

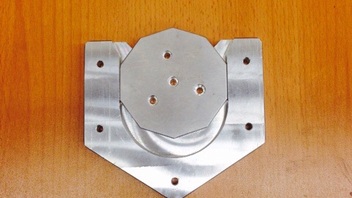

    Da ein 10- Eck ja 2 parallele Seiten hat, kann man auch die 70iger Führung vom Wand-Halter nehmen ohne das man noch extra ein 10-Eck in den Wandhalter fräsen muss! 2 Seiten die Anliegen schicken ja zum Schutz gegen verdrehen!! Die Lage des Boards im Halter wird ja zusätzlich zu den 2 Seiten der 70iger Führung noch durch den 50iger Durchmesser gewährt, wie man es auch schön im Bild sieht!
    Das Board kann eigentlich nur nach Oben Weg.... Und das soll ja auch so sein :thumbup:

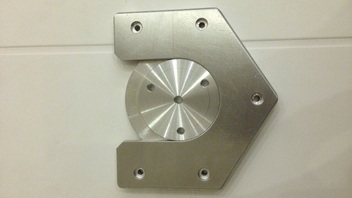

    [size=10]Versuche morgen noch ganz aktuelle Bilder zu machen und HOCHZULADEN..... Die nur 500kb Regen mich immer etwas auf...

  • Boardhalterung ProFix aus Aluminium selbst herstellen

    Da hast du recht. die Mittelpunkte beider Scheiben liegen so aktuell nicht auf einer Höhe.
    Hatte keine Zeit mehr ne neue Wandplatte zu fräsen.
    Mann müsste diese etwas abändern. Der Halbkreis der 50mm Mist müsste etwas höher sitzen.

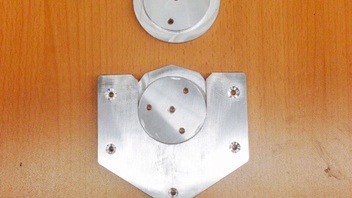

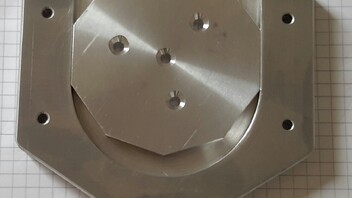

    Wollte nur mal das 10-Eck zeigen.
    Würde also funktionieren. 1 wandplatte und verschiedene Board-Platten, auf einer Höhe

  • Boardhalterung ProFix aus Aluminium selbst herstellen

    ...ich sag mal so...


    Ich hab sie mir selbst gebaut weil

    -ich lust dazu hatte

    -die von Bulls irgendwie so...keine ahnung...littig aussah

    -ich meine stabiler/langlebiger finde


    UUUNNNNDDDD


    Ich mir zu meiner Halterng zig Boardhalterungen machen kann OHNE das ich immer ne neue Wandhalterung mit kaufen muss.

    Bulls ist ja fast doof das Sie nicht beides einzeln anbieten... (oder eben clever :) )

    Zitat von Brummi

    Zitat von »Headnut_19«



    Meine Halterung ist ja nach Hinten *offen*,was ja kein Problem darstellt, da die Wand an die die Halterung montiert wird als Rückwand dient.
    Die Rückwand gibt Stabilität, zudem ist in der Mitte ein Loch, mit der man die Halterung auf der Wand platzieren kann.

    Naja, Stabilität hat meine genug. Die Halterung drückt keiner krumm und abbrechen wird denke ich auch nichts und mit 5 Löchern drin sollte man Sie auch ordentlich fest bekommen an der Wand.
    Zur Montage: ich würde mir einen Punkt auf 173cm höhe an der Wand markieren, die Halterung (beide Teile, ohne Board!) zusammengesetzt an die Wand halten so das man durch die Zentrale Bohrung die 173cm markierung erkennt. Dann die Halterung gerade halten und das Bohrbild mit einem Stift auf die wand übertragen. Bohren. Dübel rein. Festschrauben. Spaß
    haben :vic:
    Ps: kostenlos ist meistens billiger

  • Boardhalterung ProFix aus Aluminium selbst herstellen

    Ich denke die Wandplatte bleibt immer die selbe und die Platte die ans Board kommt wird entweder rund oder 10-Eckig.
    Da ein 10-Eck immer 2 parallele Seiten hat (Gott sei dank ; P) , müsste das mit der gleichen Wandplatte funktionieren.

    Ich muss mal bei Zeit so ein 10-Eck machen und gucken wie das mim spiel so ist. Müsste man relativ spielfrei hinbekommen.

    Ich bin mir sicher das meine Konstruktion auch aus Kunststoff ihren Job erfüllen würde. 10mm stark ist ja schon recht massiv.
    Hatte aber kein Kunststoff flachmaterial zur Hand :)

  • Boardhalterung ProFix aus Aluminium selbst herstellen

    Hallo :vic:

    Brummi, danke für die schöne Zeichnung. 1a!!!!

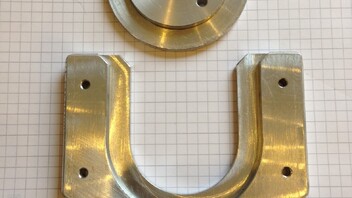

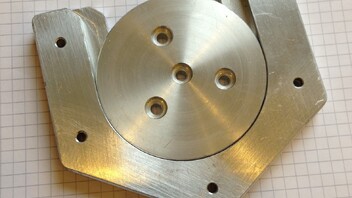

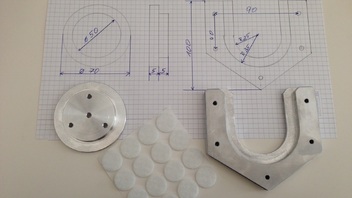

    Meine Halterung ist schon ziemlich ähnlich. Hab zum vergleichen mal meine Zeichnung fotografiert. (leider nur Handschriftlich, wollte nicht noch eine CAD Zeichnung machen :) )

    Meine Halterung ist, stand jetzt, 10mm Stark anstatt 9mm. Die Halterung die ans Board kommt, fällt bei mir etwas Massiver aus, da ich den dünnen Schlitz, in den die Boardhalterung gesteckt wird nicht Fräsen kann/will.
    Meine Halterung ist ja nach Hinten *offen*,was ja kein Problem darstellt, da die Wand an die die Halterung montiert wird als Rückwand dient.

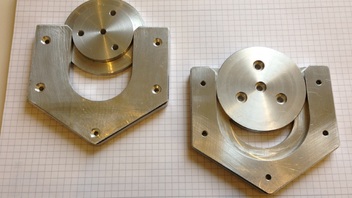

    Etwas doof zu beschreiben, aber ihr versteht mich sicherlich. Die Bilder machen es ja deutlich.
    Ich hab alle Ecken der Halterung gerundet und der *Einschub* ist gefast, sodass man immer zügig in die Halterung rein findet mit dem Board.

    Zitat von Mitleser

    Zitat von »fightersmurf«



    Wäre es nicht sinnvoller, die Halterung direkt so zu machen, dass das Teil was ans Board kommt direkt ein 10-eck ist, damit man das einmal festmacht und dann beim drehen der Scheibe nicht mehr auf die Winkel achten muss? Das Gegenstück muss natürlich ebenfalls so gearbeitet sein.
    Grundsätzlich eine gute Idee.
    Ich frage mich nur, wie man dann das Teil bei der Erstmontage so am Board anschrauben soll, das die Scheibe auch gerade hängt. 1/10 mm falsch angeschraubt, macht außen schon eine riesige Abweichung, die man durch das drehen des Boards nicht mehr ausgleichen kann.


    Ein 10-Eck an die Boardhalterung anzubringen wäre möglich. So kann man natürlich schneller das Board auf alle 10 Schwarzen Felder *weiterdrehen*.
    Man muss nur bei der Erstausrichtung sauber vorgehen.
    Ich würde in diesem Fall die Halterung nur mit der Zentralen Schraube ans Board montieren und dann das Board einhängen und ausrichten. Es dann wieder vorsichtig aus der Halterung holen und die drei anderen Schrauben anbringen.
    (Sorry wenn das mit dem zitieren nicht geklappt hat, mache das gerade zum ersten Mal)

    Wegen der bedenken bezüglich der geräusche (Metall auf Metall), hab ich auf dem Foto mal die (vorrausichtliche) Lösung.
    Wenn man zwischen Wand und Halterung etwas Filz anbringt und auch auf der Rückseite der runden Halterung, dann dürfte denke das Problem weitestgehend gelöst sein.

    Außerdem wirkt der Filz auf der Rückseite der Runden Halterung denke etwas rutschhemmend zwischen Wand und Halterung, was die Anbringung eines 10-Ecks vllt. überflüssig macht.
