Royal Dartes 86 - Keine Funktion

Moin Dartfreunde!

Wir sind seit ein paar Monaten stolze Besitzer eines Löwen Royal Dartes 86 + Cricket. Bisher lief dieser tadellos - bis heute.

In den letzten Tagen habe ich ein paar mal bemerkt, dass er beim starten eine kleine Unsicherheit hatte, als wäre nicht genug Spannung vorhanden. Hatte das aber erst mit der längeren Standzeit in Verbindung gebracht (i.d.R. spielen wir nur am Wochenende)

Gestern Abend konnten wir noch ohne Probleme spielen - seit heute morgen ist der Automat tot. Beim einschalten hinten rechts beginnt das Netzteil wie für das Gerät üblich leicht zu brummen - allerdings bleiben alle Tasten und Displays sowie die Beleuchtung dunkel. Strom scheint also vorhanden, geht aber vielleicht nicht weiter?

Habe alle Stecker nochmal auf festen Sitz geprüft - konnte aber nichts auffälliges entdecken. Jetzt ist für mich nur die Frage ob das Netzteil einen weg hat oder wenn nein, welche der Platinen eventuell kaputt sein können.

Hat jemand eine Idee was das sein kann?

Liebe Grüße

Kevin

Jawohl! Habe 3 gesehen und die scheinen Intakt.

Ich muss gestehen ich bin elektrisch nicht sehr bewandert.

Ich hab sie raus genommen und keine Beschädigung der inneren Drähte feststellen können.

Werde mal meinen Bruder fragen ob er sich das anschauen kann - der ist Mechatroniker.

Angenommen das Netzteil ist in Ordnung - was könnte es sonst sein?

So da mein Bruder Spätschicht hat habe ich die Sache mal per Fernanleitung in die Hand genommen:

Die Sicherungen am Netzteil sind alle intakt. Außerdem scheint der Trafo zu arbeiten.

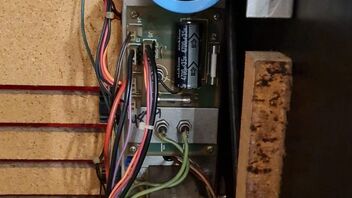

Auf der Platine des Netzteils habe ich an der unteren Sicherung eine Spannung von 24V gemessen.

An der rechten Sicherung liegt keine Spannung an.

Am Anschluss J5 (der m.M.n. zum Mainboard geht) habe ich ebenfalls keine Spannung messen können.

Auf der dicken blauen Säule ist ebenfalls keine Spannung angezeigt.

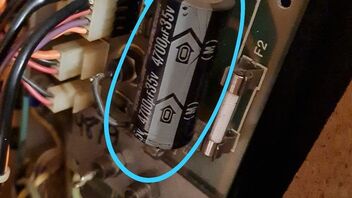

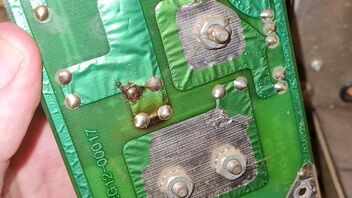

Ich habe als Elektroniklaie den schwarzblauen Kondensator (?) mit der Aufschrift 4700µF35v im Verdacht. Auf der Rückseite der Platine sind an den Lötstellen sowas wie korrosionsspuren zu erkennen, allerdings keine Risse o.ä. in den Lötpunkten. Hab das Multimeter mal an beide enden gehalten - zeigt zwar Durchgang an aber keine Spannung.

Nebenbei habe ich mit meinem Bruder telefoniert der noch einen bekannten dabei hatte der den dicken blauen Elko vermutet, da ein bisschen was von der blauen Ummantelung abgesprungen ist.

Wie falsch liege ich/wir?

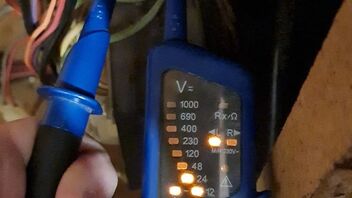

Von der einen Seite der Sicherung auf die andere, sowie an den beiden grünen Kabeln unter der Sicherung.

So sieht es an der Sicherung auch aus.

Wenn ich sie rausnehme zeigt mir das Gerät aber auch durchgang an.

Werde es morgen mal probieren

War nur verwirrt - wie gesagt - gelernter Informatiker aber keine Ahnung von Elektronik.

habe sie ausgebaut gemessen und bekomme Tatsächlich an ein paar Stellen keine Verbindung. Wenn ich aussen Messe ist eine Verbindung da - wenn ich an der Stelle Messe wo die Klammer umgreift bekomme ich teilweise keine Verbindung.

Werde mal schauen ob ich heute eine neue bekomme und melde mich dann nochmal.

Was mich allerdings wieder wundert: Wenn ich im ausgebauten Zustand an der Klammer anhalte bekomme ich auch eine Verbindung angezeigt. Muss das so? Is die Sicherung nicht eigentlich die Brücke zwischen den beiden Kontakten?

Sicherung gewechselt. Automat läuft. Ich danke euch vielmals und entschuldige mich für jeden Zweifel den ich unwissend geäußert habe
