Hallo,

ich habe in letzter Zeit vermehrt gesehen, das es für Scolia im Steel-Darts Bereich stündliche Turniere gibt. Ich bin mir am überlegen ein GranBoard zu kaufen, da wäre die Frage gibt es für diese E-Dartscheibe auch stündliche oder tägliche Turniere oder gibt es dafür nur die normale Gegnersuche?

Ok danke Frank N Bauer. Das war die Antwort auf meine Frage Ich werde es mal so ausprobieren.

Wenn der Sensor ankommt, Klebe ich ihn einfach mit Klebeband an der Platte fest und Teste dann ob es funktioniert.

Der Cinch Anschluss ist definitiv passend.

Ebenso Definitiv kann ich am alten Gehäuse das Kabel nicht durchpetzen und das neue durchführen, sonst müsste ich das Gehäuse aufschneiden.
Also kann ich so ein Sensor für 2,36€ (Natürlich mit Cinch Anschluss) theoretisch einfach neben das Gehäuse mit Klebeband fixieren und es müsste gehen?

Du meinst also ich soll den alten Sensor einfach im Gehäuse lassen, und diese Sensoren vorne drauf löten? Habe ich das alles so richtig verstanden, den dann würde ich es mal so probieren.

Okay, du meinst also ein Sensor ohne Gehäuse hätte den gleichen Effekt. Wie würde ich den aber dann am besten an die Platte pressen? Den ich selbst würde auch einen ohne Gehäuse präferieren.

Es geht nur die unter hälfte nicht. Selbst mit höchster Einstellung tut sich nichts unten. Aber wie gesagt: Ich habe schon nach diesem Modell gesucht aber nichts gefunden. Keine Ahnung woher ich ein Baugleiches Teil bekomme.

Das Gehäuse kann ich wahrscheinlich auch nicht auseinandernehmen ohne es kaputt zu machen, um nur die kleine Piezoplatte zu ersetzen.

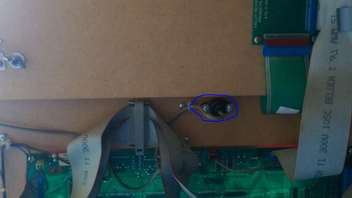

2, überhalb der Matrix und unterhalb. Dieses Gehäuse ist praktisch einfach an die Holzplatte gepresst, darunter befindet sich kein Loch.

Ja habe ich schon. Leider habe dieses Mikrofon nirgends gefunden. Weiß einer wo es erhältlich ist?

Hallo,

ich würde gerne wissen, wie ich den Piezo Sensor tauschen kann.

Folgendes Teil habe ich mich mir bestellt : https://dartdoktor.de/lowen-darts/10…-piezo-kit.html

Nun ist die Frage: Ich schraube dieses Schwarzes "Gehäuse" ab, aber wie entferne ich den Sensor (ist dieser auf dem "Gehäuse" drauf oder drin überhaupt?) und ersetzte ihn durch den neuen?

Habe die Felder jetzt mal in die Spülmaschine gesteckt. Hat leider nichts gebracht.
Werde mir dann wohl noch das Spray besorgen müssen. Was bringt den eigentlich genau das Spray?
Und soll ich die Felder dann Großzügig einsprayen und dann wieder abwischen? Oder wie wäre die genaue Vorgehensweise damit.

Moin,

muss ich das ganze Feld danach einsprühen oder nur die Seiten?

Hallo,

bei meinem Dartautomaten bleiben in letzter Zeit sehr oft die Felder stecken (Mehrmals pro Partie).

Dies geschieht immer nach dem selben Muster: Wenn ich ein loch unter oder über ein Triple/Double Feld treffe, kommt das Feld nicht mehr raus. Danach muss man immer hingehen den Pfeil rausziehen, damit das Feld mit raus kommt. Hat jemand eine Idee warum das sein könnte? Spitzen hängen soweit nicht in den Feldern drin.

Hallo, ich besitze einen Löwendartautomaten und zwar diesen hier: https://www.darts1.de/dartautomat/Ro…ofi-1988-03.pdf

Nun stelle ich mir die Frage, wie die Matrix vom Steuergerät dieses Dartautomaten ausgewertet wird, sprich wie werden die Daten übertragen, wenn ich ein Feld treffe.

Weiß das jemand oder kann mir jemand helfen rauszufinden, wie das funktioniert?

Naja nach irgend einem System muss die Matrix ja ausgewertet werden. Meine Messungen mit dem LA haben ergeben, dass das Steuergerät anscheinend das selbe macht, wie mein Code nur mit anderen Schwellwerte wahrscheinlich.

Mit Masse habe ich nichts verbunden. Ich habe einfach Pin 1 in A0 vom Arduino reingemacht und dann mit dieser Formel gemessen:

int sensorValue = analogRead(A0);
  // Umrechnung des Analogwertes (welcher von 0 bis 1023 reicht) in eine Spannung von (0V bis 5V):
  float voltage = sensorValue * (5.0 / 1023.0);
  // Ausgabe des Wertes über die serielle Schnittstelle
  Serial.println(voltage);

Liegt hier evtl ein Fehler vor?

Die Konstanten sind schon alle richtig, das stimmt.
Der Kontext Master/Slave ist unbedeutend, dass sind einfach nur namen.
Der 500ms delay dient dazu, dass kein Wurf doppelt gezählt wird.
Wie lange das Signal genau gesendet wird kann ich nicht sagen.
Ich habe mir mal die Volt Zahl ausgeben lassen bei den Slave-Pins bei verschiedenen impacts. Hier das selbe Spiel bei starkem impact geht die Volt zahl in die höhe, bei schwachem bleibt diese ziemlich konstant. Und ja am Steuergerät kommen alle Signale immer richtig an.
In wie fern hilft mir der Logic Analyzer den da weiter, an dieser Stelle hänge ich gerade.
Die Pins werden von Arduino automatisch auf Input als default gesetzt.
Ich habe ein Arduino Mega 2560.

int masterLines = 16; //Change here to the number of lines of your Master Layer
int slaveLines = 4; //Change here to the number of lines of your Slave Layer
int matrixMaster[] = {26, 28, 30, 32, 34, 36, 38, 40, 42, 44, 46, 48, 50, 52, 53, 51}; //Put here the pins you connected the lines of your Master Layer
int matrixSlave[] = { 22, 24, 49, 47 }; //Put here the pins you connected the lines of your Slave Layer


const int FAKTOR_WERTE[4][16]={
  {305, 320, 301, 318, 304, 125, 105, 205, 120, 220, 101, 201, 118, 218, 104, 204},
  {313, 306, 310, 315, 302, 225, 113, 213, 106, 206, 110, 210, 115, 215, 102, 202},
  {317, 303, 319, 307, 316, 5, 117, 217, 103, 203, 119, 219, 107, 207, 116, 216},
  {308, 311, 314, 309, 312, 5, 108, 208, 111, 211, 114, 214, 109, 209, 112, 212}
};


void setup() {
  Serial.begin(9600);
}
void loop() {
 for(int j = 0; j < slaveLines; j++)
 {
    if (digitalRead(matrixSlave[j]) == HIGH)
    {
      for (int i = 0; i < masterLines; i++)
      {
          if (digitalRead(matrixMaster[i]) == LOW)
         {
                Serial.println(FAKTOR_WERTE[j][i]);
                delay(500);
                break;
         }
      }
    }
 }





}

Hier ist ein Code den ich geschrieben habe, dieser funktioniert aber nur zu 80 %.
Das heißt: Wird der Pfeil mit normaler stärke geworfen funktioniert der Code. Wird jedoch ein Pfeil zuschwach geworfen, zählt der Wurf nicht, da der impact zu niedrig ist.

Dies liegt an der matrixSlave in diesem Code. Die MasterLine springt bei einem Treffer im auf LOW über. Die matrixSlave jedoch nur bei einem normalen impact. Gibt es dafür eine Erklärung?

Ich habe mir mal einen zugelegt, da ich es empfohlen bekomme habe. Komm aber leider nicht damit klar, da ich auch nur ein Programmierer bin.

Gibt es den keine Möglichkeit vom Arduino her einfach die Daten abzugreifen?

Ich hätte eine Logic Analyzer zur Verfügung. Ich weiß aber nicht genau wie man solch eine Messung durchführt. Hierbei bräuchte ich dann hilfe.

Naja soweit bin ich ja schon. Die Daten fließen schon an beide Geräte. Nur muss ich ja am Arduino irgendwie auch den Einschlag erkennen, hier fehlt mir das wissen.
