Beiträge von speelink

Gute Idee, wird gemacht

Mikroschalter außeinander genommen und gereinigt, diese funktionieren wieder.

Aber: Ganz vorsichtig sein, beim 2. war ich zu schnell und er ist mir außeinandergeflogen, bekomme ich definitiv nicht mehr zusammen, habs 30min versucht.

Gereinigt zwischen den 2 oberen Kontakten, dort war Korrossion an den Kontaktpunkten.

Problem mit der Falschen Spielanzeige besteht noch, hab ich noch keine Idee oder Lösungsvorschlag

Frank N Bauer

Meine Glückssträne reißt nicht ab 😅

Mikroschalter direkt gedrückt, reagiert nur sporadisch. Kontakte gereinigt - keine Besserung.

Mikroschalter aus anderem Automaten eingebaut, funktioniert.

Was könnte hier das Problem sein? Es sind alle Schalter davon betroffen, wenn ich diese tauschen, funktionieren diese.

Automat stand meines Wissens nach Trocken längere Zeit im Keller, ist da etwas bekannt, dass diese im inneren Korrodieren könnten und von innen gereinigt (falls möglich) werden müssen?

Zudem zeigt er mir bei der Spielauswahl Zahlen an anstatt von dem ausgewählten Spiel.

Beispiel:

301 = 1 (nach Spielerauswahl geht er auch in das Spiel)

Cricket = 2 (startet dann auch ins Cricket Spiel)

Aber hier müsste doch 301 / Cri angezeigt werden?

Weißt du hier zufällig auch Rat? Die Platinen scheinen augenscheinlich in Ordnung, auch die Einstellschalter sind richtig eingestellt.

Frank N Bauer Volltreffer !!!

Vielen vielen vielen Dank!!

LED Treiber MM5450 war es, genau genommen der IC U6.

Hatte erst den 5er gewechselt, Fehler blieb gleich. 6er gewechselt und es funktioniert wieder.

Jetzt hab ich nurnoch das Problem, dass die Tasten nicht richtig reagieren, tippe auf Kabelbruch.

Wäre hier etwas bekannt dahingehend, dass dies öfters vorkommt?

Kenne es von meinem Spielautomaten, da hatte das Verbindungskabel (nach 40 Jahren) in der Tür einen Bruch und hat dadurch nicht richtig funktioniert.

Habe mich damit aber noch nicht beschäftigt, werde bei Gelegenheit mal den ganzen Kabelstrang von einem der anderen Automaten tauschen und überprüfen.

Und dann je nach Ersatzteilverfügbarkeit austauschen oder selbst mit neuen Kabeln nachbasteln.

Frank N Bauer

Ich habe heute mal alle 3 Panels angeschlossen.

"Funktionierendes" Panel mit dem Rahmen des "defekten"

___________________________________________________

"Defektes" Display mit dem defekten Rahmen (also gleicher Rahmen wie oben)

___________________________________________________

3. Panel mit anderem Rahmen angeschlossen, da zeigt er mir eine Fehlermeldung?

10 sekunden googlen = Fehler beim 17er Feld ?!

Dementsprechend würde ich die Tage mal die Segmente reinigen (hatte ich bisher noch nicht) und versuche mein Glück wieder.

Meine Hoffnung hält sich aber im Grenzen.

Beides versucht, zuerst mit Rahmen und dann die Platinen untereinander getauscht, also es muss defintiv von dem Panel kommen.

Frank N Bauer das wars leider nicht.

Anzeige des Spielers 2 funktioniert nicht richtig (zeigt wirre Zahlen an)

Es muss an der Anzeige/Panel liegen, habe ein funktionierendes Panel eingesetzt, bei diesem haben alle Anzeigen funktioniert.

Habe mal die Kondensatoren durchgemessen:

Funktionierend: (Türkis)

470uf 25v Großer (Rückseite) - 177mf (Bild 2)

10uf 16v Kleine Kondensatoren - ca. 75-76mf (Bild 3)

Defekt: (Gelb)

470uf 25v Großer (Rückseite) - 570mf (Bild 1)

10uf 16v Kleine Kondensatoren - ca. 66mf (Bild 4)

Könnte es ansonsten auch eines der schwarzen Teile?! sein? Was haben die für eine Funktion?

Hat jemand sonst noch eine Idee?

Frank N Bauer

Richtig!

Ein Kabel hat leicht geschmorrt.

Habe es gereinigt, den Stecker auch möglichst versucht zu reinigen/schleifen, sodass die schwarzen Rückstände weg sind.

Es wird besser, wenn man das Kabel (Roter Pfeil am Bild) bewegt, aber es war nicht perfekt.

Spieler 1, 3 +4 funktionierten, Spieler 2 haben die Zahlen garnicht funktioniert und die roten LEDs haben geflackert (im 0,5 Sekunden takt)

Wie würdet ihr vorgehen? Direkt anlöten?

TylerD  grubaer

Hat jemand von euch etwas gefunden?

Ich habe 3 Fm90 hier stehen, bei einem geht die Anzeige nicht (zeigt von Anfang an Wirre Sachen an)

Diese Anzeige an einem der anderen 2 Automaten angeschlossen, funktioniert.

Netzteil und Platine aus funktionierenden in defekten eingebaut, funktioniert nicht?

Komme da nicht weiter

Danke dir für die Nachricht 👍

Muss ich mich mak umschauen, ob ich etwas passendes finde.

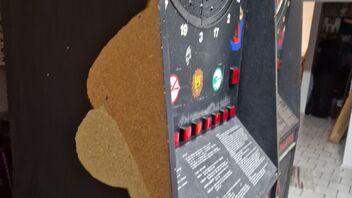

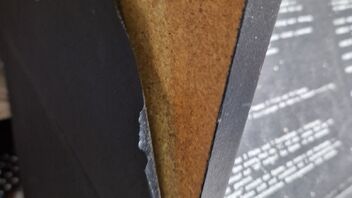

Abend ich habe einen FM90 hier stehen, bei diesem löst sich das Dekor vom Seitenteil des oberen Schrankes.

Gibt es dieses zum nachkaufen?

Müsste es Rechts und Links an der Seite erneuern.

Gibt es zu dem auch das Kantenband/Kantenumleimer?

Würde dies an den Stirnkanten auch gerne erneuern.

Bin für jeden Tipp dankbar!

Letztes Update für die Nachwelt, vielleicht hat ja jemand zukünftig ein ähnliches Problem.

Kabel gekürzt und jetzt funktioniert auch der schwarze Catchring, war vorher ohne Funktion.

Hab es zusätzlich noch mit Goldband "verstärkt" gegen künftiges umknicken.

Frage beantwortet, Reparatur möglich

Stecker demontiert, Kabel gekürzt und den Stecker wieder mit der Zange zusammengedrückt.

Habe versuchsweise erstmal die eine Bahn angeschlossen und die vorherigen defekten Segmente ausprobiert - Funktioniert

Schluss für heute, morgen werden die anderen 3 angeschlossen

Abend, ich habe günstig einen Royal Dartes 1986/1988 geschossen. (Sollte möglichst auch so bleiben, da er nur gelegentlich genutzt wird, daher versuch der Reparatur)

Leider funktionieren die Felder 8 - 11 - 14 - 9 - 12 nicht.

Diese Felder liegen auf einer Kabelbahn? des Flachbandkabels (Bild der Matrix mit den Pfeilen abgegrenzt)

Am Stecker der Matrix ist das Flachbandkabel leicht geknickt und eine dunkle Verfärbung vorhanden.

Meine Theorie: es liegt an dieser Stelle? Jemand eine Idee, wie man dies überbrücken/reparieren könnte?

Kabel kürzen und die Klammern neu setzen? Noch einen einfacheren Vorschlag?

Keine Kalte Lötstellen vorhanden, Durchgang ist auch durchgehend geprüft!

Anbei noch ein paar Bilder

Danke für die schnelle Rückmeldung

Schade, das lohnt sich für mich Gelegenheitsspieler nicht, dann muss ich mir da was anderes einfallen lassen.

Ist es normal, dass die Würfe in die Schwarzen Catch Segmente nicht gezählt werden?

Finde wenig zum nachlesen zu den älteren Automaten, bei anderen wäre dann wohl das Mikrofon defekt.

Er zählt alle würfe bis auf den schwarzen äußeren Ring.

Nochmal ich

Ich benötige

- Eprom (sollte drin sein, cricket lässt sich jedenfalls spielen, nur ohne Anzeige)

- Anzeigedisplay's, das wird sehr schwierig. Die waren aber mal verbaut, Bohrungen sind vorhanden.

- passende Platine (wird auch schwierig, muss die mal ausbauen und umdrehen, vielleicht habe ich glück und es ist die richtige noch verbaut)

Bei Fehlern bitte verbessern

Servus Maik_E & Frank N Bauer

Ich habe seit gestern einen Royal Dartes mit Cricket (lässt sich an den Schaltern auswählen, sowie auch spielen), jedoch hat er keine Anzeige für die geworfenen Pfeile.

Muss man hier noch etwas nachrüsten für die Anzeige? Ist dies Original oder wurde es irgendwann mal nachgerüstet?

Sieht für mich alles in Ordnung/Original aus.

Anbei noch Fotos des Automaten. (Wird noch richtig geputzt etc.)
