Merkur Power Plus 4 Player 92‘ Netzprobleme

Hallo liebe Dart Kollegen

Ich habe mir ein Merkur Power Plus 4Player 92‘ gekauft.

Es hat sich rausgestellt das Netzteil verarbeitet keine Spannung und wandelt sie auch nicht um alle Sicherungen sind Intakt.

Jetzt habe ich vor ein Pc Netzteil einzubauen und lese viel über die Verkabelung nur leider finde ich keine Schaltpläne um meine Kabel zu identifizieren leider ein nach Messen ist nicht möglich weil Netzteil keine Spannung abgibt.

Daher dachte ich frag ma nach ob einer Pläne oder Ahnung davon hat nicht dass ich mir die Platine kaputt mache.

Im web spricht man auch von +5V und -5V das macht mir etwas Kopfschmerzen.

Anhangbilder.:

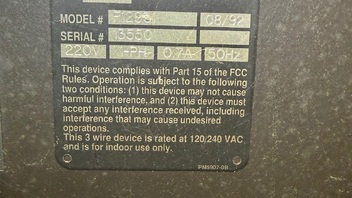

Modellreihe

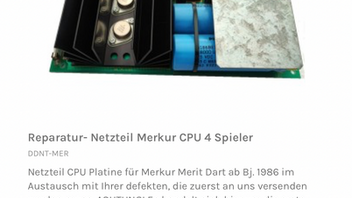

Netzteil was verbaut ist nur das der Trafo mit auf dem Rahmen ist.

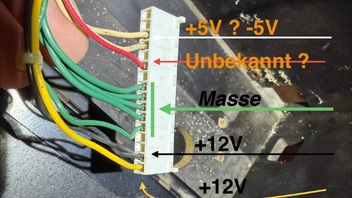

Stecker von meinem Netzteil zur Platine Spannungen aus dem Forum entnommen.

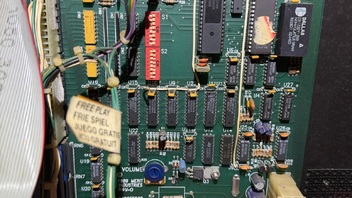

Hauptplatine

Würde mich echt freuen wenn mir jemand helfen kann auch Frank N Bauer würde mich freuen.

Frank N Bauer

Guten Morgen

Danke für deine Rückmeldung diesen Tread habe ich auch gesehen und wollte mich daran orientieren aber wie du auf dem einen Foto siehst habe ich 1x Weiß, 1x Grün mehr als dort beschrieben ist und zusätzlich habe ich 1x Rot was nicht beschrieben wurde laut eines anderen Bildes soll dort 0.7V bei Rot anliegen ???

Bitte um Unterstützung

Danke

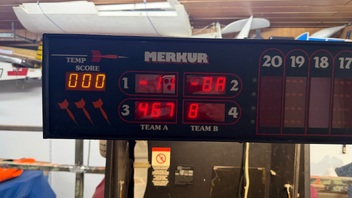

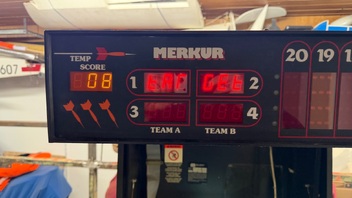

Also anbekommen sozusagen habe ich ihn aber bis dahin und weiter geht er nicht ????

Hi ErkanVigg

Ne da verwechselt du mich 😅

Hey Frank N Bauer

Ah ok also ist rot nicht wichtig das war mir wichtig 😊

Ja hab herausgefunden das nen Segment Rahmen verzogen / gerissen ist daher drückt er auf die Matrix.
