Vorstellung und Problem mit Löwen Royal Dartes

Hallo Marv,

Du kannst versuchen, die Kontakte, die in die Folie gehen mit einer wasserpumpenzange nachzudrücken.

Beim Conrad gibt es auch ganze Stecker zum selbst aufpressen.

Letzte Möglichkeit wenn das alles nix hilft: neue Matrix

Mfg Frank

Beim Stecker der Matrix gehen so Krallen durch das Folienkabel, die meinte ich.

Link zum Conrad

Bei dem Model gibt es oft Probleme mit der Matrixplatine bezüglich kalter Lötstellen.

In dem Fall Du musst die Lötstellen auf der Matrixplatine nachlöten. Das ist eine Sache von 5 Minuten, sofern Du einen Lötkolben hast.

Alternativ zum löten kannst Du die Platine auch bei 100 bis 120 Grad für 20 Minuten in einen Backofen legen. Löten ist aber besser.

Wenn es das nicht ist, hilft dir nur eine neue Matrix.

Wir hatten letztens die Rede von so Backofen Versuchen in der Gruppe. (Wir reparieren alle hauptberuflich Elektronikgeräte/-teile).

Jeder kennt den Satz: Leg mal in den Backofen. Aber es hat von uns noch keiner mal irgendwas gehabt, dass danach wieder funktioniert hat.

Was vorkommt, dass durch Erwärmen das Gerät funktioniert, aber bei Kälte nicht. Spricht dann für die defekte Lötstelle.

Bei 100 bis 120 Grad kann und darf sich eigentlich nichts tun. Ein VRAM von einer Grafikkarte schafft gut und gerne 100°C bei voller Auslastung.

Es gibt Reflow Lötöfen, die schmelzen gleichmäßig Lötpaste bei 250°C um Bauteile an der Platine zu binden. Jedoch zum wieder anschmelzen brauch man mehr Temperatur.

Ab und an hab ich mal MacBooks zur Reparatur. Da muss ich entweder Zinn dazugeben (falls möglich) oder die Lötstation trotz Flussmittel mit 3mm Spitze auf 375°C oder mit 0,4mm Spitze auf 390°C stellen. Aber das Zinn und die Multilayerplatinen kann man auch nicht mit denen von 1987 vergleichen

Meine Hauptplatine vom SM94 läuft nach 20 Minuten bei 110 Grad im Backofen seit 6 Jahren.

Zitat von MarvKnarf

Vielen Dank für eure Antworten Und Tipps.

Also am besten die Riesen Platine ausbauen?

Lötkolben habe ich da.

Nachlöten heißt, einfach alle Lötstellen kurz anwärmen mit dem Lötkolben?

Grüße und schönen Sonntag wünsche ich euch 👍

Marvin

Alles anzeigen

Nur die Kontakte wo der Matrixstecker drauf geht nachlöten.

Hallo Marvin,

schön das Du es hinbekommen hast.

Ich selber habe mir am Wochenende den gleichen Automaten zugelegt und Ihn auch schon soweit "repariert" das dieser auch 99%ig funktioniert.

Leider hat der Automat keinen Münzprüfer mehr und ich würde gerne einen verbauen könntest Du mir mal bitte Fotos zukommen lassen wie es ab diesem Stecker ((Fotos unten) weitergeht (mit Kabelfarben). In den Unterlagen ist leider nichts von der Schaltung etc. etc. zu finden.

Ich selber komme ebenfalls aus dem Ruhrgebiet

Zitat von Jogi1972

Leider hat der Automat keinen Münzprüfer mehr und ich würde gerne einen verbauen

Laut Foto fehlt dir doch die ganze Front mit Kasse, Kassentür, Münzprüfertür, Münzschlitzen und jede Menge Montageteilen.

Also ein Holzbrett zu zuschneiden und mit einer Kassenfront zu versehen ist doch gar kein Problem lass das mal meine Sorge sein.

Es macht für mich halt keinen Sinn erst eine Kassenfront zu bauen wenn ich nicht weiß wo die Kabel hingehen müssen. Wenn ich die Belegung dieses Steckers wüsste könnte ich sofort anfangen die Teile zu besorgen um die Front nachzubauen.

Falls Du nur einen Münzprüfer einbauen willst, nimm doch die beiden Drähte vom Freispieltaster.

Vom Prinzip her klingt das erstmal Logisch aber dann werden min. 5 Kredite aufgezählt. Das würde aber nicht dem "Wert" von heute entsprechen da es ja keine 5 Euro Stücke gibt sondern nur Scheine.

Außerdem weiß ich nicht wie viele "Münzkanäle" programmiert wurden 1,2 oder 3. wenn es mal 3 waren könnte das so ausgesehen haben. 1DM = 1 Spiel, 2 DM = 2 Spiele 5 DM = 5 Spiele. Das wäre der Idealfall dann könnte ich zwei Münzprüfer verbauen. Was dann so aussehen würde 1€ = 1 Spiel (Kredit) 2€ = 2 Spiele und bei dem Freispieltaster würden dann 5 oder mehr Spiele aufgezählt werden abhängig von den DIP Schaltern. Wenn nur 2 Kanäle programmiert wurden würde ich logischerweise schauen ob es der für 1DM (€) oder der für 2DM ist und demensprechend nur einen einzigen Münzprüfer verbauen plus den Freispieler. Habe irgendwo gelesen das es dieses Modell nur mit einem oder mit zwei Münzkanäle gegeben haben soll. Von daher wäre es auch Interessant zu wissen ob es diesen Automaten auch mit 3 Münzprüfern gegeben hat. Dein Foto zweigt ja auch nur 2 Münzprüfer. Sollte es sich rausstellen das meiner nur den 5 DM Kanal programmiert hat dann würde sich das ganze eh erledigen. Aber irgendwo oder irgendwas in dem Stecker wild zu verbinden um zu sehen was passiert finde ich nicht gut schließlich möchte ich den Automat in einem funktionierenden Zustand halten und Ihn nicht kaputt machen. Aber ich habe Hoffnung das Marvin sich noch meldet.

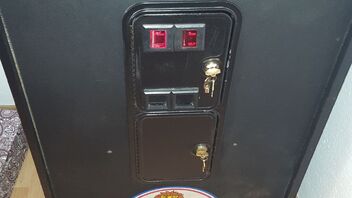

Der Royal hat(te) 2 mechanische Münzprüfer, einmal 1DM und einmal 5DM...

Ob ich ein Foto der Verkabelung habe muss ich mal schauen

Gruß Frank

Hallo Frank, das ist doch mal eine Aussage

Top. Jetzt muss ich nur noch Wissen auf welche Pins die Kabel des 1 DM MP gehen.

Wenn ich per Dip Schalter dem Kanal 2 Kredite zuordnen kann würde ich einfach einen 2€ MP einbauen falls nicht eben einen 1€.

Den Freispieler würde ich nach oben in den Kopf legen diesen aber im inneren noch mit einem Schalter trennen, so das man diesen aktivieren kann oder halt nicht.

Du weißt nicht zufällig wie ich den RAM Baustein der den Highscore speichert auf Volt messen kann ?

Dieser Baustein hat wohl eine Batterie im inneren und ich wollte mal schauen wieviel Volt da noch drin ist.

Gruß

Jürgen
