Dieser Baustein hat wohl eine Batterie im inneren und ich wollte mal schauen wieviel Volt da noch drin ist
Bis die Batterie leer ist, hat diese auch die volle Voltzahl. Liegt je nach Zeropowerram bei ca. 5V
Um den genauen Wert zu ermitteln, mit den Daten auf dem Baustein, im Netz das passende Datenblatt raussuchen.
Ist da nicht eh ein zeropower ram verbaut ohne Batterie?
Ist da nicht eh ein zeropower ram verbaut ohne Batterie?
Zeropower-Ram hat eine Batterie. Das was einem Timekeeper gegenüber fehlt ist die Uhr im Zeropower-Ram
Ah, ok!
Das ist alles, was ich gerade an Infos da habe.
Hallo hoffe es hilft etwas.
So endlich mal wieder Zeit für mein Projekt hatte die letzten 2 Tage so einiges um die Ohren.
Ja super Bilder damit kann man doch schön arbeiten.
.obwohl mir die Steckverbindung vor meinem Stecker fehlt
Habe einen "neuen" RAM bekommen aus NOS Beständen ob der noch gut ist muss sich aber noch zeigen.
Werde auf jeden Fall nachher mal das 2.te gelbe Kabel testen ob der Automat dann nur 1 Kredit bekommt, wenn dem so ist kann ich gleich die Türe mit dem MP bestellen. Werde heute noch so einiges erledigen an dem Teil. Segmente von den abgebrochenen Spitzen befreien, eine neue Gummimatte verbauen die Fehlwurfsensoren mal "überholen" da sie hin und wieder rumzicken. Sprich mal nachlöten und die Chinchbuchsen "bearbeiten". Jedes mal wenn die nicht gezählt haben hat es ausgereicht am Stecker etwas zu drehen von daher wohl ein Kontakt Problem. Sollte das nicht helfen werde ich wohl auf Piezo Technik umbauen. Wenn er fertig ist melde ich mich nochmal denke so zwischen den Feiertagen.
DANKESCHÖN an alle die mitgemacht haben.
Hallo Marvin,
schön das Du es hinbekommen hast.
Ich selber habe mir am Wochenende den gleichen Automaten zugelegt und Ihn auch schon soweit "repariert" das dieser auch 99%ig funktioniert.

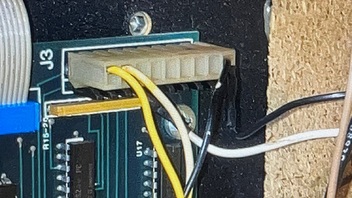

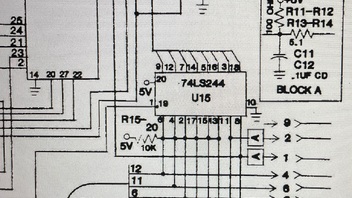

Leider hat der Automat keinen Münzprüfer mehr und ich würde gerne einen verbauen könntest Du mir mal bitte Fotos zukommen lassen wie es ab diesem Stecker ((Fotos unten) weitergeht (mit Kabelfarben). In den Unterlagen ist leider nichts von der Schaltung etc. etc. zu finden.
Ich selber komme ebenfalls aus dem Ruhrgebiet
Hallo Marvin,
schön das Du es hinbekommen hast.
Ich selber habe mir am Wochenende den gleichen Automaten zugelegt und Ihn auch schon soweit "repariert" das dieser auch 99%ig funktioniert.
Leider hat der Automat keinen Münzprüfer mehr und ich würde gerne einen verbauen könntest Du mir mal bitte Fotos zukommen lassen wie es ab diesem Stecker ((Fotos unten) weitergeht (mit Kabelfarben). In den Unterlagen ist leider nichts von der Schaltung etc. etc. zu finden.
Ich selber komme ebenfalls aus dem Ruhrgebiet

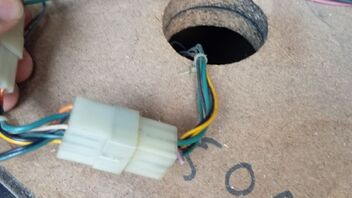

Tut mir leid, habe deine Nachricht heute erst entdeckt. Vielleicht helfen dir die Bilder.

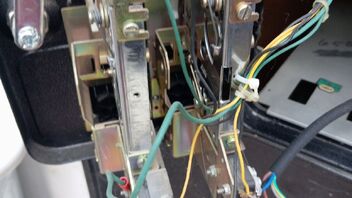

Ansonsten kann ich dir auch gerne ein Video bei YouTube hochladen und alles langsam abfilmen. Ich habe tatsächlich zwei münzprüfer verbaut. Einen oben und einen unten.
Liebe Grüße
Marvin
Mahlzeit zusammen,
es ist nun endlich vollbracht und die Kassentüre ist fertig. Leider musste das Projekt wegen Krankheit auf Eis gelegt werden aber das Thema ist durch.

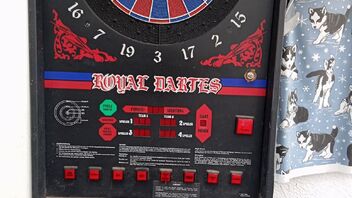

Ich wollte euch wie versprochen nun das Ergebnis präsentieren.
Zum Innenleben hätte ich allerdings noch eine Frage und zwar auf dem letzten Bild (Roter Kreis) sitzt bei den meisten Automaten noch eine kleine Platine.
Wofür ist diese? Meine Vermutung ist das es sich um eine Platine handelt die etwas mit dem Cricket Spiel zu tun hat. Da mein Automat aber kein Cricket hat könnte dieser Platz also deswegen frei sein.
Ja, da sitzt die kleine Platine für den Cricketsatz...
